简介

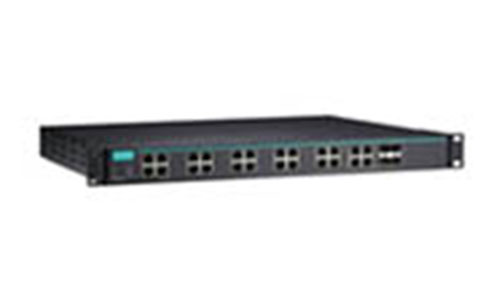

在过程自动化和交通自动化应用中集合了各种视频、音频数据，因此需要高性能和高可靠性的网络环境。IKS-G6824A-PTP系列全千兆骨干交换机具备24个千兆以太网口，非常适合大规模工业网络的应用。IKS-G6824A-PTP 支持3层路由功能，成为大型工业网络的理想选择。

IKS-G6824A-PTP 全千兆通讯功能增加了带宽，其高性能确保在网络上快速传输大量的视频、音频和数据信息。该系列交换机支持Turbo Ring，Turbo Chain和RSTP/STP冗余协议，无风扇设计，隔离冗余电源，增强了系统可靠性和骨干网络的可用性。

特征与优势
3层交换功能，允许数据信息在网络上进行通讯
支持先进的VLAN功能的Q-in-Q标记
IEEE 1588 PTP v2（******时间协议），支持硬件时间戳，用于网络的精准时间同步，时间精度高（<1 s）
DHCP Option 82，用于以不同策略分配IP地址
支持EtherNet/IP和Modbus/TCP工业以太网协议适用于设备管理及监控
千兆冗余，支持Turbo Ring和Turbo Chain（自愈时间<50 ms @ 250台交换机），RSTP/STP和MSTP网络冗余技术
IGMP Snooping和GMRP过滤组播封包
支持IEEE 802.1Q VLAN和GVRP协议，简易网络规划
支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加网络稳定性
支持链路聚合，优化网络带宽
支持TACACS+，SNMPv3，IEEE 802.1X，HTTPS和SSH，加强网络安全性
访问控制列表（ACL）增强灵活度及网络管理安全性
支持SNMPv1/v2c/v3不同等级的网络管理协议
采用RMON有效提升网络监测和预测能力
支持带宽管理，确保网络稳定性
支持基于MAC地址的端口锁定，防止非法入侵
支持端口镜像功能，便于在线调试
通过E-mail和继电器输出自动报告意外事件
DI接口可完成传感器、报警器和IP网络的整合
冗余，双AC电源输入

技术参数
标准：
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X) and 100BaseFX
IEEE 802.3ab适用于1000BaseT(X)
IEEE 802.3z适用于1000BaseSX/LX/LHX/ZX
IEEE 802.3ae适用于10 Gigabit Ethernet
IEEE 802.3x适用于Flow Control
IEEE 802.1D-2004适用于Spanning Tree Protocol
IEEE 802.1w适用于Rapid Spanning Tree Protocol
IEEE 802.1s适用于Multiple Spanning Tree Protocol
IEEE 802.1Q适用于VLAN Tagging
IEEE 802.1p适用于Class of Service
IEEE 802.1X适用于Authentication
IEEE 802.3ad适用于Port Trunk with LACP
协议：：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，
DHCP Server/Client，BootP，TFTP，SNTP，SMTP，RARP，
RMON，HTTP，HTTPS，Telnet，Syslog，DHCP Option
66/67/82，SSH，LLDP，IEEE 1588 PTP V2，SNMP Inform，
NTP Server/Client，IPv6
三层交换技术：静态路由，RIP V1/V2，OSPF，DVMRP，
PIM-DM，PIM-SM，PIM-SSM
三层交换的冗余：VRRP
MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB，
Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB
Groups 1，2，3，9
流量控制：IEEE 802.3x流量控制，背压式流控
交换机属性 优先级队列：8
***多可用的VLAN数：256
VLAN ID范围：VID 1 ~ 4094
IGMP组和组播路由：1000
MAC地址表大小：16 K
封包缓冲区大小：12 Mbit
DRAM大小：128 MB
Flash大小：16 MB
巨型封包尺寸：9.6 KB
交换机结构容量：48 Gbps
转发速率：35.7 Mpps（每秒封包数）
接口
千兆以太网：10/100/1000BaseT(X)或100/1000BaseSFP
插槽
控制口：USB系列控制口（B类型接口）
储存口：USB储存（A类型接口，适用于ABC-02-USB）
LED指示灯：STAT，PWR1，PWR2，FAULT，MSTR/HEAD，
CPLR/TAIL
报警触点：1路继电器输出报警，2 A @ 30 VDC
数字输入：1路输入，共地，电子隔离
? 状态“1”：+13 ~ +30 V
? 状态“0”：-30 ~ +1 V
? ******输入电流：8 mA
电源需求
输入电压： ? ******输入电流：8 mA
110/220 VAC (85 ~ 264 VAC)
Max. 0.79/0.44 A @110/220 VAC
过流保护：提供
反接保护：提供
机械特性
外壳：IP30防护等级
尺寸：440 x 44 x 386.9 mm（17.32 x 1.73 x 15.23 in）
重量：5.1 kg
安装：19英寸机架式安装
工作环境
工作温度：-40 ~ 75 ℃（-40~ 167 °F）
储存温度：-40 ~ 85 ℃ (-40 ~ 185 °F)
相对湿度：5 ~ 95%（无凝露）
安规认证
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 3，EN 61000-4-3 (RS) Level 3，
EN 61000-4-4 (EFT) Level 3，EN 61000-4-5 (Surge) Level 3，
EN 61000-4-6 (CS) Level 3，EN 61000-4-8，EN 61000-4-11
Rail Traffic：EN 50121-4
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
注：请登录Moxa网站，获取******认证信息。
MTBF（平均无故障时间）
时间：
IKS-G6824A-PTP (CRT)：280,035 hrs
数据库：Telcordia（Bellcore），GB
保修
保修期：5年
