技术参数
标准:IEEE 802.3 10BaseT,
IEEE 802.3u 100BaseT(X) and 100Base FX,
IEEE 802.3ab 1000BaseT(X),
IEEE 802.3z 1000BaseSX/LX/LHX/ZX,
IEEE 802.3x流量控制l,
IEEE 802.1D快速生成树,
IEEE 802.1W Rapid STP,
IEEE 802.1Q VLAN Tagging,
IEEE 802.1p Class of Service,
IEEE 802.1X Authentication,
IEEE 802.3ad Port Trunk with LACP

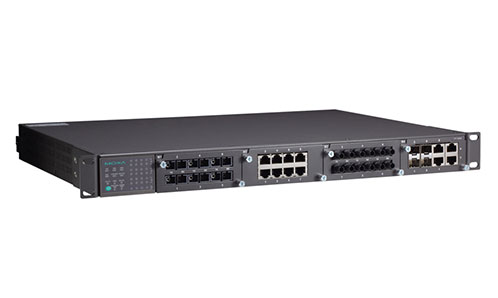

模块化机架式3层交换机系统,PT-7828协议:
IEEE 802.1s适用于Multiple Spanning Tree Protocol
IEEE 802.1w适用于Rapid STP
IEEE 802.1Q适用于VLAN Tagging
IEEE 802.1p适用于Class of Service
协议:IGMPv1/v2,GMRP,GVRP,SNMPv1/v2c/v3,
DHCP Server/Client,BootP,TFTP,SNTP,SMTP,RARP,
RMON,RIP V1/V2,HTTP,HTTPS,Telnet,SSH,Syslog,
DHCP Option 66/67/82,LLDP,Modbus/TCP,IEEE 1588
PTP V2,SNMP Inform,NTP Server/Client
三层交换:Static routing,RIP V1/V2,OSPF,PIM-DM/DVMRP
三层交换的冗余:VRRP
MIB:MIB-II,Ethernet-like MIB,P-BRIDGE MIB,
Q-BRIDGE MIB,Bridge MIB,RSTP MIB,RMON MIB
Groups 1,2,3,9
流量控制:IEEE 802.3x流控,背压式流控
交换属性
优先级队列:4
VLAN******可用数量:64
VLAN ID范围:VID1 ~ 4094
IGMP组:256
接口
快速以太网:插槽1,2和3,可安装具备10/100BaseT(X)
(TP/M12界面),100BaseFX(SC/ST/MTRJ接口)或
100BaseSFP类型的2/4/6/7/8口PM-7200快速以太网模块
千兆以太网:插槽4,可安装具备10/100/1000BaseT(X)或
1000BaseSFP类型的4/2口的PM-7200千兆以太网模块
控制台端口:RS-232 (RJ45)
系统LED指示灯:STAT,PWR1,PWR2,FAULT,MSTR/
HEAD,CPLR/TAIL
模块LED指示灯:LNK/ACT,FDX/HDX,RING/CHAIN
PORT,COUPLER PORT,SPEED
报警输出:1路继电器输出,容量3 A @ 30 VDC或3 A @ 240
VAC
电源需求
输入电压::
? 24 VDC (18 ~ 36 V)
? 48 VDC (36 ~ 72 V)
? 110/220 VDC/VAC (88 ~ 300 VDC,85 ~ 264 VAC)
注:符合24/48/110 VDC EN 50155标准
输入电流:(所有接口配备成光纤接口)
? Max. 2.58 A @ 24 VDC
? Max. 1.21 A @ 48 VDC
? Max. 0.64/0.33 A @ 110/220 VDC
? Max. 0.53/0.28 A @ 110/220 VAC
过流保护:提供
连接方式:10针接线端子
反接保护:提供
机械特性
外壳:IP30防护等级
尺寸:440 x 44 x 325 mm (17.32 x 1.73 x 12.80 in)
重量::5900 g
安装方式::19英寸机架式安装
工作环境
工作温度:-40 ~ 85 °C (-40 ~ 185 °F),-40 ℃冷启动***小电
压100 VAC
储存温度:-40 ~ 85 °C (-40 ~ 185 °F)
相对湿度:5 ~ 95% RH(无凝露)
安规认证
Safety:UL 60950-1
EMI:FCC Part 15 Subpart B Class A,EN 55022 Class A
Power Automation:IEC 61850-3,IEEE 1613
Traffic Control:NEMA TS2
Rail Traffic:EN 50155,EN 50121-4
注:请登陆Moxa网站,获取******认证信息。
保修
保修期:5年
