简介

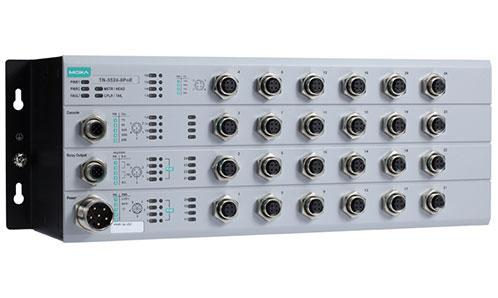

ToughNet TN-5500系列M12网管型以太网交换机专为恶劣环境的工业应用设计，例如铁路列车、车辆和轨道交通应用等。TN系列采用M12及其他圆形接头实现紧密、坚固的连接，免受震动和冲击等环境影响，确保稳定的运行。TN-5524-8PoE系列交换机提供24个快速以太网M12端口，其中8个为IEEE802.3af兼容的PoE（以太网供电）端口。此款交换机可做为电源供应设备（PSE）且每个PoE端口能够提供高达15.4瓦的电力，并且可适用于为IEEE802.3af兼容的受电设备（PDs），例如：监控摄像头、无线AP和网络电话提供电源。此系列具备-40 ~ 75 °C工作温度的宽温机型可供选用。TN-5500-PoE系列以太网交换机符合EN 50155标准，能兼顾宽温操作，电源输入电压，浪涌，防静电和振动，并能广泛适用于多种工业应用。

优势和特点
·先进的PoE管理功能
·IPv6 Ready 标志认证（IPv6标志委员会认证）
·卓越的EN50155兼容工业以太网交换机，满足铁路车辆应用
·DHCP Opition 82，用于以不同策略分配IP地址
·支持EtherNet/IP和Modbus/TCP工业以太网协议
·Turbo Ring，Turbo Chain(自愈时间 < 20 ms @ 250台交
换机)，RSTP/STP和MSTP用于网络冗余
·IGMP Snooping和GMRP用于过滤多播流量
·支持基于端口的VLAN、IEEE802.1Q VLAN和GVRP协议，
使网络规划简单易行
·支持QoS（IEEE 802.1p/1Q和TOS/DiffServ），增加数据
传送确定性
·IEEE 802.3ad和LACP优化带宽利用
·支持TACACS+，SNMPv3、IEEE 802.1X、HTTPS和SSH，
加强网络安全性
· 支持SNMPv1/v2/v3不同等级的网络管理协议
· RMON 协助提升网络监控效率并提供事件预测能力
· 带宽流量管理功能避免非预期的网络状态
· 端口锁定仅允许授权的MAC地址访问
· 支持端口镜像功能，便于在线调试
· 可通过e-mail和继电器输出自动发出事件告警
· 换线快速恢复连接
· 自动侦测已连接设备的IP地址
· 支持LLDP，可于网管软件中自动侦测拓扑
· 可通过Web浏览器，Telnet /串口控制面板和CLI
Windows工具配置
· 面板安装或导轨安装方式

技术参数
标准：
IEEE 802.3af适用于Power-over-Ethernet
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X)
IEEE 802.3x适用于流控
IEEE 802.1D-2004适用于Spanning Tree Protocol
IEEE 802.1w适用于Rapid STP
IEEE 802.1s适用于Multiple Spanning Tree Protocol
IEEE 802.1Q适用于VLAN Tagging
IEEE 802.1p适用于Class of Service
IEEE 802.1X适用于Authentication，
IEEE 802.3ad适用于Port Trunk with LACP，
软件功能
管理: IPv4/IPv6, SNMP v1/v2c/v3, Telnet, LLDP, Port Mirror,
Syslog, RMON, BootP, DHCP Server/Client, DHCP Option
66/67/82, TFTP, SMTP, RARP, HTTP, HTTPS, SNMP inform,
Flow Control, Back pressure flow control
过滤器: 802.1Q VLAN, Port-Based VLAN, GVRP, IGMPv1/v2,
GMRP，静态组播
冗余协议: STP/RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain,
Link Aggregation
安全: RADIUS, TACACS+, SSL, SSH, Port Lock, Broadcast
Storm Protection, Rate Limit
时间管理: SNTP, NTP Server/Client, IEEE 1588v2 PTP (softwarebased)
工业协议: EtherNet/IP, Modbus/TCP
MIB: MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB,
Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
交换属性
优先级队列：4
VLAN******可用数量：64
VLAN ID范围：VID 1 ~ 4094
IGMP组：256
接口
快速以太网：前侧出线，M12接头，10/100BaseT（X）自侦测，
全/半双工模式，MDI/MDIX自适应
控制台端口：M12 A-coding，5针式接头
报警通知: 2个M12 A-coding 5针式接头2路继电器输出报
电源需求
输入电压：24 VDC (16.8 ~ 30 V)
运行电压: 16.8 ~ 30 VDC
输入电流：******可达8.4A @ 24VDC
过流保护：提供
连接方式：M23连接器
反接保护：提供
机械特性
外壳：金属
IP防护等级: IP40防护等级（未使用的端口可选用保护盖）
尺寸：390 x 132 x 122.3 mm (15.35 x 5.20 x 4.81 in)
重量：3,506 g (7.73 lb)
安装方式：面板安装
工作环境
工作温度：
宽温型号：-40 ~ 75 °C (-40 ~ 167 °F)
储存温度：-40 ~ 85 °C (-40 ~ 185 °F)
相对湿度：5 ~ 95% RH（无凝露）
可运行海拔高度：可达2000m
如果您想保证产品在更高海拔地区运行请与Moxa联系
安规认证Safety：UL 508
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
IEC 61000-4-2 ESD: 接触: 6 kV; 空气: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: 电源: 2 kV; 信号: 2 kV
IEC 61000-4-5 Surge: 电源: 2 kV; 信号: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8
铁路交通: (适用于安装面板安装工具)
EN 50155 (基本部分*), EN 50121-4, EN 45545-2
*Moxa注明的“基本部分”包含EN 50155 标准中使用于铁路车辆中的相
关内容。
冲击: EN 50155, IEC 61373
自由下落: IEC 60068-2-32
振动: EN 50155, IEC 61373
注：如需了解******认证情况，请访问Moxa 网站。
MTBF (平均无故障时间)
时间: 663,533小时
标准: Telcordia SR332
保修
保修: 5年
