简介

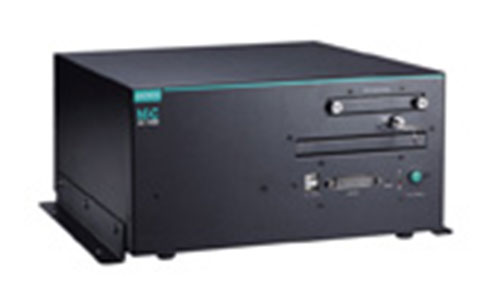

MC-7130-MP海事专用机采用******的第三代Intel· Core· i3 3120ME处理器，支持8个NMEA 0183端口、4个串口、4个千兆以太网口、6个USB 2.0和3个高速USB 3.0口，可提供*********的I/O连接。MC-7130-MP是一台无与伦比的计算机平台，为海事应用提供了高性能的处理能力和多种外设接口。
MC-7130-MP海事专用机具有高质量和耐久性的设计，坚固的外壳具有1G抗振能力，可在恶劣环境下提供高可靠性。此外，产品体积小巧和低功耗的设计提供了******的散热解决方案，可使海事和舰桥环境下的安装变得更容易。另外，产品配备了1个PCIe（X16）插槽和2个Universal PCI插槽，让用户可任意安装多种适配器，如雷达图形采集卡、PROFIBUS卡和VGA图形卡等，完全满足海事应用的需求。
备了1个PCIe（X16）插槽和2个Universal PCI插槽，让用户可任意安装多种适配器，如雷达图形采集卡、PROFIBUS卡和VGA图形卡等，完全满足海事应用的需求。Windows 7，为您提供一个系统开发和灵活应用的友好环境。

特性
·第三代高性能Intel· Core· i3 3120ME处理器，3 MB L2缓存。
·内建4 GB DDR3内存，******可达16 GB。
·采用Intel HD 4000显卡，支持3个独立显示。
·4个千兆以太网口，用于网络冗余。
·2个RS-232/422/485串口。
·2个RS-232口。
·8个NMEA 0183端口。
·2个universal PCI插槽、1个PCIe x16插槽。
·6个USB 2.0口、2个USB 3.0口。
·集成2个SATA 6 Gb/s和2个SATA 3 Gb/s接口，用于扩展高速存储。
·高性能SATA 6 Gb/s存储接口，支持RAID功能。
·基于硬件的安全平台Integrated Trusted Platform Module，提供*********别的数据安全保护。
·24 VDC和100 ~ 240 VAC电源输入模块可选。
·支持Windows XP Embedded、XP Professional和Windows 7。

计算机
CPU：第三代Intel· Core· i3 3120ME，2.4 GHz处理器
OS：Windows 7, Windows XP SP3, Windows XP Embedded（用户预装）
系统芯片：Intel· QM77 Express芯片
DRAM：板载4 GB DDR3 SDRAM，******可支持16 GB
USB：6个USB 2.0，2个USB 3.0，A型接口
储存
支持：
· 2个SATA 6 Gb/s端口，支持SSD/HDD
· 2个SATA 3 Gb/s端口，支持SSD/HDD
其他外观
KB/MS：2个PS/2接口，支持标准PS/2键盘和鼠标
音频：Line in x 1, Line out x 1, Mic in x 1
LPT口：1个
PCIe x16插槽：1个
PCI插槽：2个
显示
图形控制器：板载Intel· HD 4000显卡
显示接口：
· 1个VGA接口：15-pin D-Sub connector (female)，分辨率******可达1920 x 1080
其他外观
KB/MS：2个PS/2接口，支持标准PS/2键盘和鼠标
音频：Line in x 1, Line out x 1, Mic in x 1
LPT口：1个
PCIe x16插槽：1个
PCI插槽：2个
显示
图形控制器：板载Intel· HD 4000显卡
显示接口：
· 1个VGA接口：15-pin D-Sub connector (female)，分辨率******可达1920 x 1080
· 2个DVI-D接口：29-pin DVI-D connectors (female)，分辨率******可达1600 x 1200, 60Hz (with reduced blanking)
以太网
网口：4个自适应10/100/1000 Mbps网口 (RJ45)
电磁隔离保护：内建1.5 KV
串口
串口标准：
· 2个RS-232/422/485串口，软件可选 (DB9 male)
· 2个RS-232串口 (DB9)
· 8个NMEA 0183端口 (terminal block)
串口通讯参数
数据位：5, 6, 7, 8
停止位：1, 1.5, 2
校验位：None, Even, Odd, Space, Mark
流控：RTS/CTS, XON/XOFF, ADDC· (automatic data direction control) for RS-485
波特率：50 bps ~ 230.4 Kbps
串口信号
RS-232：TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422：TxD+, TxD-, RxD+, RxD-, GND
RS-485-4w：TxD+, TxD-, RxD+, RxD-, GND
RS-485-2w：Data+, Data-, GND
数字输入
输入通道：8个
输入电压：TTL 信号 (5V/3.3V) , 两路输入共享一地线
连接类型：凤凰端子3.81 mm, 12(2x6)-pin connector
隔离保护：无隔离保护, ESD 保护 (Air 8KV/ Contact 6KV)
数字输出
输出通道：8个，sink type
输出电流：每个通道******100 mA
通态电压：36 VDC
连接类型：凤凰端子3.81 mm, 16(2x8)-pin contactor
隔离保护：无隔离保护, ESD 保护 (Air 8KV/ Contact 6KV)
LED指示灯
系统：Storage, Power
网口：100M/Link x 4, 1000M/Link x 4 (on connector)
机械特性
外壳：Aluminum, sheet metal
重量：8 kg
尺寸：322 x 300 x 150 mm (12.68 x 11.81 x 5.91 in)
系统散热：Moxa AI-Fan
安装方式：壁挂
工作环境
工作温度：-15 ~ 55°C (5 ~ 131°F)
存储温度：-20 ~ 60°C (-4 ~ 131°F)
相对湿度：5 ~ 95% (non-condensing)
抗振：
· 0.7 g @ DNV 2.4 (Class A), sine wave, 2-100 Hz, 1 Oct./min., 1.5 hr per axis
· 1 grms @ DNV 2.4, random wave, 3-100 Hz, 2.5 hr per axis
· 2.1 g @ DNV 2.4 (Class C), sine wave, 2-50 Hz, 1 Oct./min., 1.5 hr per axis
电源需求
输入电压：
· DC: 24 VDC (with tolerance from 18 to 30 VDC, 2-pin terminal block)
· AC: 100 to 240 VAC
电源功耗：Less than 100 W, 2.5 A @ 24 VDC
安规认证
Safety：UL 60950-1, DNV 2.4 (Pending), IEC 60945 (4th) (Pending), IACS-E10 (Pending), CCC (GB4943, GB9254, GB17625.1)
EMC：EN 55022 Class B, EN 55024-4-2, EN 55024-4-3, EN 55024-4-4, FCC Part 15 Subpart B Class B
Marine: IEC 60945 4th. (Pending), IACS-E10 (Pending)
Green Product：RoHS, cRoHS, WEEE
可靠性
MTBF (平均故障间隔时间)：269,934小时
保修
保修期：3年
