简介
菊花链以太网/O连接

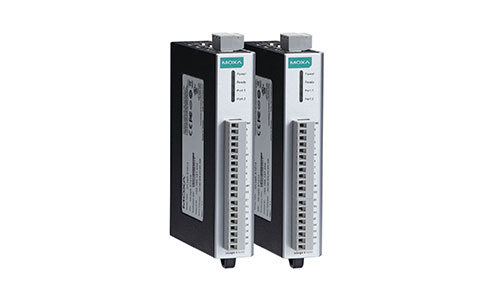

可扩展以太网I/O阵列的新时代已来临。ioLogik E1200工业以太网远程I/O具有2个交换以太网端口，允许信息自由流向另一个本地以太网设备，或上游到控制服务器。像工厂自动化，安防监控系统以及隧道监控等应用可以使用菊花链以太网，通过标准以太网线缆构建多点I/O网络。许多工业自动化用户对于多点配置使用在现场总线的应用相当熟悉。ioLogikE1200以太网远程I/O单元支持的菊花链功能不仅提高了远程I/O应用程序的可扩展性和安装可能性，而且通过减少对单独的以太网交换机的需求降低了总体成本。此种菊花链装置方式也将减少总体劳力和布线成本。例如，假设一个生产工厂包括700个车间，每个车间有20个I/O点，则节省的接线成本可以达到总成本的15％。
点对点通讯，节约时间及布线成本

在远程自动化应用中，控制中心和传感器之间距离比较远，使得长距离连接不断面临挑战。采用点对点的网络，用户可以映射一对ioLogik E1200系列模块，将输入值直接发送到输出通道，大大简化了布线工作，也减少了布线的成本。
用户可定义的Modbus/TCP地址，轻松升级现有系统

对于由固定地址来控制和侦测的Modbus设备，用户需要花费大量的时间来搜索和验证配置。用户需要定位每台设备的详细信息，比如I/O通道以及由厂商定义的SCADA系统或PLC的初始地址或起始地址。ioLogik E1200提供了用户自定义的Modbus/TCP地址管理功能，用户可自设定输入和输出通道的Modbus地址，极大方便了用户的使用操作，提供极大灵活性。此外，用户只需要简单的配置需要的功能和地址映射，而无需担心地址定义。


特点
??用户自定义 Modbus/TCP地址
??内建 2 个以太网口，可组建菊花链拓扑结构
??点对点通讯，节约时间及布线成本
??与 MX-AOPC UA服务器进行主动通信
??支持 SNMPv1/v2c
??ioSearch工具，便于批量安装和配置
??友好的网页浏览器配置
??MXIO 编程库简化 I/O 管理，支持 Windows 或 Linux平台
??通过 Class I Division 2、ATEX Zone 2认证
??支持 -40 ~ 75 ℃ (-40 ~ 167 °F)宽温操作

ioLogik E1210规格
输入和输出
数字输入: 16通道
隔离保护: 3k VDC或2k Vrms
数字输入
传感器类型: 湿接点（NPN或PNP）, 干接点
I/O模式: DI或事件计数器
干接点:
? On: short to GND
? Off: open
湿接点(DI to COM):
? On: 10 ~ 30 VDC
? Off: 0 ~ 3 VDC
共接类型: 8点每COM
计数器频率: 250 Hz
数字过滤时间间隔: 软件可选
电源需求
输入电压: 12 ~ 36 VDC
电源功耗: 110 mA @ 24 VDC
MTBF (平均无故障时间)
时间: 671,345小时
标准: Telcordia SR332
ioLogik E1211规格
输入和输出
数字输出: 16通道
隔离保护: 3k VDC或2k Vrms
数字输出
类型: Sink
I/O模式: DO或脉冲输出
脉冲输出频率: 500 Hz
过压保护: 45 VDC
过流限制: 2.6 A (4 channels @ 650 mA)
过热保护: 175 °C (typical), 150 °C (min.)
额定电流: 每通道200 mA
电源需求
输入电压: 12 ~ 36 VDC
电源功耗: 200 mA @ 24 VDC
MTBF (平均无故障时间)
时间: 923,027小时
标准: Telcordia SR332
ioLogik E1212规格
输入和输出
数字输入: 8通道
可配置DIO（通过跳线）: 8通道
隔离保护: 3k VDC或2k Vrms
数字输入
传感器类型: 湿接点（NPN或PNP）, 干接点
I/O模式: DI或事件计数器
干接点:
? On: short to GND
? Off: open
湿接点(DI to COM):
? On: 10 ~ 30 VDC
? Off: 0 ~ 3 VDC
共接类型: 8点每COM
计数器频率: 250 Hz
数字过滤时间间隔: 软件可选
数字输出
类型: Sink
I/O模式: DO或脉冲输出
脉冲输出频率: 500 Hz
过压保护: 45 VDC
过流限制: 2.6 A (4 channels @ 650 mA)
过热保护: 175 °C (typical), 150 °C (min.)
额定电流: 每通道200 mA
电源需求
输入电压: 12 ~ 36 VDC
电源功耗: 155 mA @ 24 VDC
MTBF (平均无故障时间)
时间: 561,930小时
标准: Telcordia SR332
ioLogik E1213规格
输入和输出
数字输入: 8通道
数字输出: 4通道
可配置DIO（通过跳线）: 4通道
隔离保护: 3k VDC或2k Vrms
数字输入
传感器类型: 湿接点（NPN或PNP）, 干接点
I/O模式: DI或事件计数器
干接点:
? On: short to GND
? Off: open
湿接点(DI to COM):
? On: 10 ~ 30 VDC
? Off: 0 ~ 3 VDC
共接类型: 12点每COM
计数器频率: 250 Hz
数字过滤时间间隔: 软件可选
数字输出
类型: Source
I/O模式: DO或脉冲输出
脉冲输出频率: 500 Hz
过压保护: 41 VDC
过流限制: 1.5 A per channel @ 25 ?C
过热保护: 175 °C (typical), 150 °C (min.)
额定电流: 每通道500 mA
电源需求
额定输出电压: 15 ~ 30 VDC (12或9 VDC，可通过跳线在4个DO
通道上配置)
输入电压: 12 ~ 36 VDC
电源功耗: 130 mA @ 24 VDC
MTBF (平均无故障时间)
时间: 715,256小时
标准: Telcordia SR332
ioLogik E1214规格
输入和输出
数字输入: 6通道
继电器: 6通道
隔离保护: 3k VDC或2k Vrms
数字输入
传感器类型: 湿接点（NPN或PNP）, 干接点
I/O模式: DI或事件计数器
干接点:
? On: short to GND
? Off: open
湿接点(DI to COM):
? On: 10 ~ 30 VDC
? Off: 0 ~ 3 VDC
共接类型: 6点每COM
计数器频率: 250 Hz
数字过滤时间间隔: 软件可选
继电器输出
类型: Form A (N.O.) power relay
端子额定电流:
负载电阻: 5 A @ 30 VDC, 250 VAC, 110 VAC
饱和电压: 500 VAC
继电器开/关时间: 1500 ms (max.)
初始绝缘电阻: 1000 mega-ohms (min.) @ 500 VDC
使用寿命: 5,000,000 operations
电气寿命: 100,000 operations @ 5 A resistive load
接触电阻: 100 milli-ohms (max.)
脉冲输出: 0.3 Hz at rated load
注意：相对湿度是在无凝露环境下，并持续保持在5-95%。在低于0 °C的
冷凝环境下，ioLogik E1214的继电器功能有可能会出现故障。
电源需求
输入电压: 12 ~ 36 VDC
电源功耗: 188 mA @ 24 VDC
MTBF (平均无故障时间)
时间: 808,744小时
标准: Telcordia SR332
ioLogik E1240规格
输入和输出
模拟输入: 8通道
隔离保护: 3k VDC或2k Vrms
模拟输出
类型: 差分输入
分辨率: 16位
I/O模式: 电压/电流（可选跳线）
输入范围: 0 ~ 10 VDC, 0 ~ 20 mA, 4 ~ 20 mA, 4 ~ 20 mA (烧断
检测)
******度:
±0.1% FSR @ 25 °C
±0.3% FSR @ -10 and 60 °C
±0.5% FSR @ -40 and 75 °C
采样率:
? 所有通道: 12 samples/sec
? 每个通道: 1.5 samples/sec
? 只启用一个通道: 12 samples/sec
输入阻抗: 10 mega-ohms (min.)
内建限流电阻: 120 ohms
电源需求
输入电压: 12 ~ 36 VDC
电源功耗: 121 mA @ 24 VDC
MTBF (平均无故障时间)
时间: 474,053小时
标准: Telcordia SR332
ioLogik E1241规格
输入和输出
模拟输出: 4通道
隔离保护: 3k VDC或2k Vrms
模拟输出
分辨率: 12位
输出范围: 0 ~ 10 VDC, 4 ~ 20 mA
驱动电压: 10 mA (max.)******度:
±0.1% FSR @ 25 °C
±0.3% FSR @ -40 and 75 °C
负载电阻: Internal register, 400 ohms
注: 当负载超过1000 ohms, 需要24 V的外部电源。
电源需求
输入电压: 12 ~ 36 VDC
电源功耗: 194 mA @ 24 VDC
MTBF (平均无故障时间)
时间: 888,656小时
标准: Telcordia SR332
ioLogik E1242规格
输入和输出
数字输入: 4通道
可配置DIO（通过跳线）: 4通道
模拟输入: 4通道
隔离保护: 3k VDC或2k Vrms
数字输入
传感器类型: 湿接点（NPN或PNP）, 干接点
I/O模式: DI或事件计数器
干接点:
? On: short to GND
? Off: open
湿接点(DI to COM):
? On: 10 ~ 30 VDC
? Off: 0 ~ 3 VDC
共接类型: 4点每COM
计数器频率: 250 Hz
数字过滤时间间隔: 软件可选
数字输出
类型: Sink
I/O模式: DO或脉冲输出
脉冲输出频率: 500 Hz
过压保护: 45 VDC
过流限制: 2.6 A (4 channels @ 650 mA)
过热保护: 175 °C (typical), 150 °C (min.)
额定电流: 每通道200 mA
模拟输出
类型: 差分输入
分辨率: 16位
I/O模式: 电压/电流（可选跳线）
输入范围: 0 ~ 10 VDC, 0 ~ 20 mA, 4 ~ 20 mA, 4 ~ 20 mA (烧断
检测)
******度:
±0.1% FSR @ 25 °C
±0.3% FSR @ -10 and 60 °C
±0.5% FSR @ -40 and 75 °C
采样率:
? 所有通道: 12 samples/sec
? 每个通道: 3 samples/sec
? 只启用一个通道: 12 samples/sec
输入阻抗: 10 mega-ohms (min.)
内建限流电阻: 120 ohms
电源需求
输入电压: 12 ~ 36 VDC
电源功耗: 139 mA @ 24 VDC
MTBF (平均无故障时间)
时间: 502,210小时
标准: Telcordia SR332
ioLogik E1260规格
输入和输出
RTD: 6通道
隔离保护: 3k VDC或2k Vrms
RTD
传感器类型:
? PT50, PT100, PT200, PT500 (-200 ~ 850 ?C)
? PT1000 (-200 ~ 350 ?C)
? Resistance of 310, 620, 1250, and 2200 ohms
输入连接: 2线或3线
采样率:
? 所有通道: 12 samples/sec
? 每个通道: 2 samples/sec
? 只启用一个通道: 12 samples/sec
分辨率: 0.1 °C或0.1 ohm
******度:
±0.1% FSR @ 25 °C
±0.3% FSR @ -40 and 75 °C
输入阻抗: 625 kilo-ohms
电源需求
输入电压: 12 ~ 36 VDC
电源功耗: 110 mA @ 24 VDC
MTBF (平均无故障时间)
时间: 660,260小时
标准: Telcordia SR332
ioLogik E1262规格
输入和输出
热电偶: 8通道
隔离保护: 3k VDC或2k Vrms
热电偶:
传感器类型: J (0 ~ 750 °C), K (-200 ~ 1250 °C), T (-200 ~ 350 °C),
E (-200 ~ 900 °C), R (-50 ~ 1600 °C), S (-50 ~ 1760 °C), B (600 ~
1700 °C), N (-200 ~ 1300 °C)
毫伏类型:
? 模式: ±78.126 mV, ±39.062 mV, ±19.532 mV
? 故障和过压保护:
-35 ~ +35 VDC (power off)
-25 ~ +30 VDC (power on)
采样率:
? 所有通道: 12 samples/sec
? 每个通道: 1.5 samples/sec
? 只启用一个通道: 12 samples/sec
分辨率: 16位
******度:
±0.1% FSR @ 25 °C
±0.3% FSR @ -40 and 75 °C
输入阻抗: 10 mega-ohms
电源需求
输入电压: 12 ~ 36 VDC
电源功耗: 118 mA @ 24 VDC
MTBF (平均无故障时间)
时间: 631,418小时
标准: Telcordia SR332
通用规格
LAN
以太网: 2个10/100 Mbps交换机端口，RJ45
保护: 1.5 kV电磁隔离保护
协议: Modbus/TCP (slave), TCP/IP, UDP, DHCP, BOOTP, HTTP
机械特性
接线: I/O cable max. 14 AWG
尺寸: 27.8 x 124 x 84 mm (1.09 x 4.88 x 3.31 in)
重量: 低于200 g (0.44 lb)
安装: DIN导轨或壁挂式
工作环境
工作温度:
标准型号: -10 ~ 60 °C (14 ~ 140 °F)
宽温型号: -40 ~ 75 °C (-40 ~ 167 °F)
存储温度: -40 ~ 85 °C (-40 ~ 185 °F)
相对湿度: 5 ~ 95% (无凝露)
Shock: IEC 60068-2-27
Vibration: IEC 60068-2-6
海拔: ******2000 m
注：若您需要适应更高海拔的应用需求，请随时联络Moxa。
安规认证
Safety: UL 508
EMC: EN 55022, EN 55024
EMI: CISPR 22, FCC Part 15B Class A
EMS:
IEC 61000-4-2 ESD: 接触: 4 kV; 空气: 8 kV
IEC 61000-4-3 RS: 80 MHz ~ 1 GHz: 3 V/m
IEC 61000-4-4 EFT: 电源: 2 kV; 信号: 1 kV
IEC 61000-4-5 Surge: 电源: 2 kV; 信号: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8
Hazardous Location: Class 1 Division 2, ATEX Zone 2
Green Product: RoHS, CRoHS, WEEE
注：请登陆Moxa的网站获取******的认证信息。
保修期
保修期: 5年 (不包括ioLogik E1214)
*由于继电器的使用寿命有限，使用该组件的产品保修期为2年。
