简介

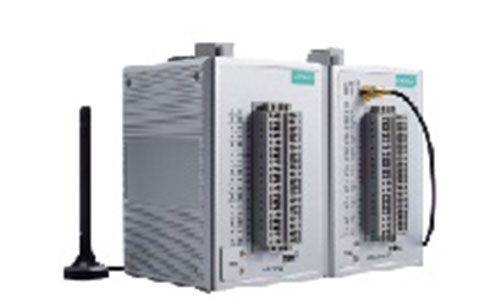

独立的ioPAC 5500RTU控制器使用基于ARM9的工业级CPU作为主系统，使用基于ARM Cortex?M4的CPU做I/O通信。控制器CPU和模块CPU之间的USB总线的数据传输速度高达200 Mbps。双CPU架构可提供2 kHz的模拟输入采样率，以及毫秒级时间戳。此外，ioPAC 5500支持C/C++编程功能，符合轨道等级的浪涌和静电防护，-40~75 ℃ (-30~75 ℃适用于HSPA型号)工作温度，UL/cUL Class 1 Division 2 和 ATEXZone 2认证，2个10/100 Mbps以太网端口，带2个MAC（用于端口聚合），以及2个三合一的串口，Moxa还提供了ActiveOPC Server和DA-Center数据集成软件，ioPAC 5500系列广泛的解决方案能在恶劣环境下为您进行数据采集及控制应用。

计算机
主CPU：32-bit ARM9 192 MHz CPU
I/O CPU：32-bit ARM Cortex M4 80 MHz CPU
OS：Linux
时钟：实时时钟，带备用电池
内存：
· SDRAM: 64 MB
· Flash: 32 MB
· SRAM: 256 KB (备用电池可持续1周)
· microSD·插槽：******可达32 GB (兼容SD 2.0)
注意：在极端温度环境下使用，请使用工业级宽温microSD卡。
蜂窝网络 (仅ioPAC 5542-HSPA系列)
网络：
· 四频段GSM/GPRS/EDGE 850/900/1800/1900 MHz
· 三频段UMTS/HSPA 850/1900/2100 MHz
网络：
HSPA:
· 上传速度******可达5.76 Mbps
· 下载速度******可达14.4 Mbps
UMTS:
· 上传/下载速度******可达384 kbps
EDGE Class 12:
· 上传/下载速度******可达237 kbps
GPPRS Class 12:
· 上传/下载速度******可达85.6 kbps
SMS：点对点Text/PDU格式
规格
SIM卡控制电压：3/1.8 V
以太网
网口：2 x 10/100 Mbps, 2 MACs (IPs), RJ45
保护：1.5 kV电磁隔离保护
串口通讯
接口：
· 2个RS-232/422/485口，软件可选 (DB9 male)
· 1个RS-232调试端口 (4-pin connector)
串口保护：15 kV ESD全信号保护
串口通讯参数
校验位：None, Even, Odd
数据位：7, 8
停止位：1, 2
流控：RTS/CTS, XON/XOFF
波特率：300 bps ~ 921.6 Kbps
串口信号
RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND, RI
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w: Data+, Data-, GND
输入和输出
模拟输入：8个通道
数字输入：8个通道
可配置DIO：8个通道
隔离保护：3K VDC 或 2K Vrms
模拟输入
类型：差分输入
分辨率：16位
I/O类型：电流/电压
输入范围：0 ~ 10 VDC, -10 ~ 10 VDC, 0 ~ 20 mA, 4 ~ 20
mA (wire off)
******度：
±0.1% FSR @ 25 ℃
±0.3% FSR @ -40 and 75 ℃
采样率：
· 所有通道：2000 samples/sec
· 单一通道：250 samples/sec
输入阻抗：2M欧姆 (***小值)
内置电流输入电阻：120欧姆
数字输入
传感器类型：湿接点 (NPN or PNP), 干接点
I/O类型：DI或计数器
干接点：
· On: short to GND
· Off: open
湿接点：
NPN (DI to GND):
· On: 0 ~ 3 VDC
· Off: 10 ~ 30 VDC
PNP (DI to GND):
· Off: 0 ~ 3 VDC
· On: 10 ~ 30 VDC
共接形式：4点 / 1 COM
计数器频率：1 kHz
数字滤波时间间隔：软件可选（0.1毫秒增量）
数字输出
类型：Sink
I/O类型：DO或脉冲输入
脉冲输出频率：1 kHz
过压保护：45 VDC
过流限制：2.6 A (4 channels @ 650 mA)
过热保护：175 ℃ (typical), 150 ℃ (min.)
输出电流：200 mA per channel
软件特性
编程语言：C/C++
协议：Modbus/TCP, Modbus/RTU Master
电源需求
输入电压：24 VDC nominal, 9 ~ 48 VDC
电源功耗：
· ioPAC 5542-HSPA系列：9.65 W @ 24 VDC
· ioPAC 5542系列：8.3 W @ 24 VDC
机械特性
外壳：铝制
尺寸：90.05 x 135 x 105.4 mm (3.55 x 5.32 x 4.15 in)
重量：
· ioPAC 5542-HSPA系列：1100 g
· ioPAC 5542系列：1000 g
安装方式：导轨安装（标准），壁挂安装（可选）
连接头：弹簧式接线端子
工作环境
工作温度：
· ioPAC 5542系列：-40 ~ 75 ℃ (-40 ~ 176 ·F)
· ioPAC 5542-HSPA系列：-30 ~ 75 ℃ (-22 ~ 176 ·F)
存储温度：-40 ~ 85 ℃ (-40 ~ 185 ·F)
相对湿度：5 ~ 95%（无凝露）
海拔高度：******可达2000 m
注意：如果您希望产品可以应用在更高海拔地区，请与Moxa联系。
安规认证
Safety: UL 508, NCC
Hazardous Location: UL/cUL Class 1 Division 2; ATEX Zone 2 (Pending)
EMI: EN 55022, EN 61000-3-2, EN 61000-3-3, FCC Part 15 Subpart B Class A
EMS: EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11
Shock: IEC 60068-2-27
Freefall: IEC 60068-2-32
Vibration: IEC 60068-2-6
Rail Traffic: EN 50121-4 (Pending)
注意：请登陆Moxa网站了解******的产品认证信息。
MTBF (平均无故障时间)
时间：
· ioPAC 5542: 348,096 hrs
· ioPAC 5542-HSPA: 337,702 hrs
数据库: Telcordia (Bellcore)
保修
保修期：5年
