简介

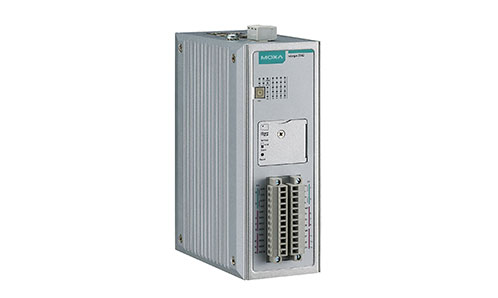

ioLogik 2500是一款智能远程I/O，具有独特的硬件和软件设计，使其成为各种工业数据采集应用的理想解决方案。ioLogik 2500内建了4个非网管交换机端口和2个RS-232/422/485串口，可方便的连接现场各种设备。其中的一个以太网端口可用于菊花链拓扑，******可连接8台ioLogik E1200进行I/O端口的扩充，可超过100个I/O通道。ioLogik2500还可作为“首”设备，搭配Click&Go Plus逻辑控制整个I/O阵列。更重要的是，只需一个IP地址，ioLogik 2500可将整个I/O阵列接入网络，对那些IP地址不足的工业应用而言，这是一个完美的解决方案。
特点
新的Click&Go Plus逻辑控制，提供更强大的前端智能
内建4个非网管交换机端口
优化的I/O扩展端口，支持菊花链，******可连接8台ioLogik E1200
2个RS-232/422/485串口
内置数据记录仪，支持FTP服务器，以及******可达32 GB的 microSD?卡
使用专利MX-AOPC UA Server进行主动通讯
支持宽温：-40 ~ 75 ℃（-40 ~ 185 °F）
ioLogik 2512规格
输入和输出
数字输入：8个通道
可配置DI/O：8个通道
隔离保护：3k VDC 或 2k Vrms
数字输入
传感器类型：湿接点 (NPN or PNP)，干接点
输入漏电：< 1 mA (@ 30 VDC)
I/O类型：DI或事件计数器
干接点：
· On：short to GND
· Off：open
湿接点 (DI to COM)：
· On：10 to 30 VDC
· Off：0 to 3 VDC
Common类型：8 points per COM
计数器频率：2.5 kHz
数字滤波时间间隔：软件可选
数字输出
类型：Sink
I/O类型：DO或脉冲输出
脉冲输出频率：5 kHz
过压保护：45 VDC
过流保护：1.5 A per channel @ 25 ℃
过热关闭：175 ℃ (min.)
额定电流：500 mA per channel @ 25 ℃
ioLogik 2542规格
输入和输出
模拟输入：4个通道
可配置DI/O：12个通道
隔离保护：3k VDC 或 2k Vrms
模拟输入
类型：差分输入
分辨率：16 bits
I/O类型：电压/电流（软件可选）
额定输入：±10 V1，0 to 10 V，0 to 20 mA，4 to 20 mA
(with burn-out detection)
******度：
· ±0.1% FSR @ 25 ℃
· ±0.3% FSR @ -10 and 60 ℃
· ±0.5% FSR @ -40 and 75 ℃
采样率：
· 所有通道：400 samples/sec
· 每个通道：100 samples/sec
输入阻抗：> 1M ohms (min.)
内置电流输入电阻：120 ohms
数字输入
传感器类型：湿接点 (NPN or PNP)，干接点
输入漏电：< 1 mA (@ 30 VDC)
I/O类型：DI或事件计数器
干接点：
· On：short to GND
· Off：open
湿接点 (DI to COM)：
· On：10 to 30 VDC
· Off：0 to 3 VDC
通用类型：6 points per COM
计数器频率：2.5 kHz
数字滤波时间间隔：软件可配置
数字输出
类型：Sink
I/O类型：DO或脉冲输出
脉冲输出频率：5 kHz
过压保护：45 VDC
过流保护：1.5 A per channel @ 25 ℃
过热关闭：175 ℃ (min.)
额定电流：500 mA per channel @ 25 ℃
通用规格
LAN
以太网：
· 4个10/100 Mbps RJ45交换机端口
· 1个优化的下行通信端口与ioLogik E1200系列组建菊花链结构
注意：这种菊花链结构不支持ioLogik E1261W-T、E1261H-T和E1263H-T。
保护：1.5 kV电磁隔离保护
协议：Modbus/TCP1，TCP/IP1，UDP1，DHCP1，BOOTP1，SNMP1，HTTP1，CGI1，SNTP1，SMTP
串口通信
串口：2个，RJ451，3-in-1 interface
协议：Modbus/RTU (master)1，serial tunnel mode (client/server)
串口线保护：≥ 8 kV ESD for all signals
串口通信参数
校验位：None1，Odd，Even
数据位：5，6，7，8
停止位：1，1.5，2
流控：None，RTS/CTS
波特率：1200 ~ 115200 bps
协议：Modbus/RTU
电源需求
输入电压：24 VDC nominal，9 to 48 VDC
机械特性
接线：I/O cable max. 14 AWG
安装：导轨，壁挂
存储
扩展插槽：高达32 GB microSD·存储卡（兼容SDHC）
注意：若虚保证产品应用于极端温度，请使用工业级宽温SD卡。
工作环境
工作温度：
标准型号：-10 ~ 60 ℃ (14 ~ 140 °F)
宽温型号：-40 ~ 75 ℃ (-40 ~ 167 °F)
存储温度：-40 ~ 85 ℃ (-40 ~ 185 °F)
相对湿度：5 ~ 95% (non-condensing)
海拔：高达2000 m
注意：若需要在更高海拔地区使用，请提前与我们联系。
安规认证
Safety：UL 5081，EN 60950-1，NCC
EMI：EN 55022；EN 61000-3-2；EN 61000-3-3;FCC Part
151，Subpart B1，Class A
EMS：EN 550241，EN 61000-4-21，EN 61000-4-3,EN
61000-4-41，EN 61000-4-51，EN 61000-4-6,EN 61000-
4-81，EN 61000-4-11，EN 61000-6-2
Radio：FCC Part 22H1，FCC Part 24E,EN 301 489-1，EN
301 489-71，EN 301 511
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
Green Product：RoHS1，CRoHS1，WEEE
注意：请登陆Moxa官网了解******的认证信息。
保修
保修期：5年
