概述

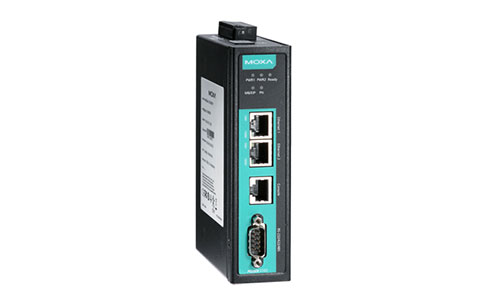

MGate 5103 是一款工业以太网网关，可实现 Modbus RTU/ ASCII/TCP、EtherNet/IP 和 PROFINET 网络通讯。为将现有 Modbus 设备连接到 PROFINET 网络中，MGate 5103 可作为 Modbus master/slave 或 EtherNet/IP 适配器来收集数据，与 PROFINET 设备交换数据。******交换数据将存于网关中，再由网关将储存的 Modbus 或 EtherNet/IP 数据转换成 PROFINET 数据包，以便 PROFINET IO 控
制器能够控制或监测现场设备。

通过 Web Console 实现轻松配置
MGate 5103 系列提供图形化的快速安装向导，指导您轻松完成配置。按照快速安装向导，您可以快速进入协议转换模式，只需几步即可完成配置。MGate 5103 系列支持GSDML 文件导出功能。GSDML 文件可导入到 PROFINET
PLC，节省 PLC 配置时间。

Modbus RTU/ASCII/TCP 协议数据监控
MGate 5103 系列网关支持 Modbus RTU/ASCII/TCP 协议流量监控功能，方便故障排查，尤其适用于安装阶段。造成通讯问题的原因可能是 slave ID、注册地址等软件参数错误或命令配置出错。通过 Modbus RTU/ASCII/TCP 协议数据监控功能，您可对所获数据进行检查，快速找到出现故障的根本原因。

多种维护功能
MGate 5103 网关支持系统日志功能，在网关中记录事件，您可通过 web console 远程查看日志数据。该系列网关也支持状态监控和故障保护功能。若 Modbus 设备连接中断或是没有响应，状态监控工具即会通知PLC/DCS/SCADA系统，由此过程 PLC/DCS 获悉每个终端设备的状态，即时向运维人员发出警告通知。

特点与优势
· 支持 PROFINET IO 设备
· 支持 Modbus RTU/ASCII/TCP master/slave 模式
· 通过网页式向导轻松完成配置
· 支持 EtherNet/IP 适配器
· 完整的诊断信息，便于维护
· 内建 Modbus 数据监控
· 可扩充 microSD 卡，储存配置备份和事件日志
· -40 ~ 75 ℃ 宽温型号可选
· Modbus 端口内建 2kV 隔离保护
· 内建以太网级联口，更易接线
· 安全特性符合 IEC-62443 标准

以太网接口
协议：EtherNet/IP, Modbus TCP, PROFINET RT
端口数量：2（1 个 IP 地址；支持以太网级联）
速率：10/100 Mbps，自适应 MDI/MDIX
接头：8 针 RJ45
电磁隔离保护：内建 1.5 kV
PROFINET：
? 类型：设备 (slave)
? 每次 I/O 传输******数据大小：
输入：512 字节
输出：512 字节
? ******连接数量：
MGate 作为 PROFINET IO 设备：1 个可读/可写连接
EtherNet/IP：
? 种类：适配器 (slave)
? 支持 CIP 对象：Identity, Message Router, Assembly,
Connection Manager, TCP/IP interface, Ethernet link,
Port
? ******连接数量：
MGate 作为适配器：1 个只读连接，1 个可读/可写连接
? ******总 I/O 数据大小：
输入：496 字节
输出：496 字节
Modbus TCP：
? 模式：Client/Server
? 支持功能：1, 2, 3, 4, 5, 6, 15, 16, 23
? ******命令数量：128
? ******连接数量：
MGate 作为 Modbus TCP Client：32
MGate 作为 Modbus TCP Server：16
? ******总 I/O 数据大小：
输入：512 字节
输出：512 字节
串口
协议：Modbus RTU/ASCII Master/Slave
端口数量：1
串口标准：RS-232/422/485（可通过软件更改接口界面）
接头：DB9 针式
RS-485 数据流向控制：ADDC?（数据流向自动控制功
能）
RS-485 上拉电阻/下拉电阻：1 kΩ, 150 kΩ
RS-485 终端电阻：120 Ω
隔离：2 kV（内建）
Modbus RTU/ASCII：
? 模式：Master/Slave
? 支持功能：1, 2, 3, 4, 5, 6, 15, 16, 23
? ******命令数量：128
? ******总 I/O 数据大小：
输入：512 字节
输出：512 字节
串口通讯参数
数据位：7, 8
停止位：1, 2
校验位：None, Even, Odd, Space, Mark
流控：RTS/CTS, RTS Toggle（仅RS-232）
波特率：50 bps ~ 921.6 kbps
串口信号
RS-232：TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422：Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w：Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w：Data+, Data-, GND
软件
配置选项：Web Console, Serial Console
工具：MGate Manager, 支持 Windows 2000, Windows
XP, Server 2003, Vista, Server 2008 (x86/x64), Windows
Server 2008 R2, Windows 7/8/8.1/10 (x86/x64), Windows
Server 2012 (x64), Windows 2012 R2
支持：MXcong, MXview, SNMP (v1, v2, v3), Private MIB
机械特性
外壳：金属，IP30保护
重量：507 g (1.12 lb)
尺寸：36 x 105 x 140 mm (1.42 x 4.14 x 5.51 in)
存储卡槽：1 个microSD (SDHC) 卡槽；支持****** 32 GB存
储容量
工作环境
工作温度：
标温型号：0 ~ 60 ℃ (32 ~ 140 °F)
宽温型号：-40 ~ 75 ℃ (-40 ~ 167 °F)
存储温度：-40 ~ 85 ℃ (-40 ~ 185 °F)
相对湿度：5 ~ 95%（无凝露）
振动：IEC 60068-2-6, IEC 60068-2-64
冲击：IEC 60068-2-27
跌落：IEC 60068-2-32
电源需求
输入电压：12 ~ 48 VDC
输入电流：455 mA @ 12 VDC; 125 mA @ 48 VDC
电源接头：接线端子
安规认证
安全：UL 508, EN 60950-1
危险环境：Class 1 Division 2, ATEX, IECEx
EMC：EN 55032/24
EMI：CISPR 32, FCC Part 15B Class B
EMS：
IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
IEC 61000-4-3 RS：80 MHz ~ 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：2 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
IEC 61000-4-6 CS：150 kHz ~ 80 MHz：10 V/m
IEC 61000-4-8 PFMF
MTBF（平均无故障时间）
时间：859,422 小时
标准：Telcordia SR332
保修
保修期：5 年
