硬件规格
技术参标
标准:
? IEEE 802.3适用于10BaseT
? IEEE 802.3u适用于100BaseT(X) and 100BaseFX
? IEEE 802.3ab适用于1000BaseT(X)
? IEEE 802.3z适用于1000BaseX
? IEEE 802.3x适用于Flow Control
? IEEE 802.1D-2004适用于Spanning Tree Protocol
? IEEE 802.1w适用于Rapid STP
? IEEE 802.1s适用于Multiple Spanning Tree Protocol
? IEEE 802.1Q适用于VLAN Tagging

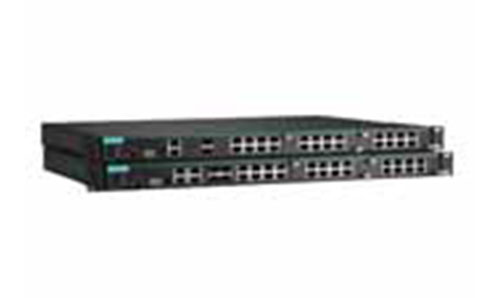

模块化机架式以太网交换机

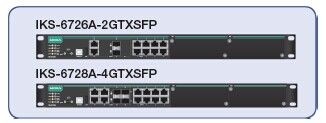

IKS-6726A/6728A
? IEEE 802.1p适用于Class of Service
? IEEE 802.1X适用于Authentication
? IEEE 802.3ad适用于Port Trunk with LACP
协议:IGMP v1/v2,GMRP,GVRP,SNMPv1/v2c/v3,
DHCP Server/Client,BootP,TFTP,SNTP,SMTP,RARP,
RMON,HTTP,HTTPS,Telnet,SSH,Syslog,DHCP
Option 66/67/82,EtherNet/IP,Modbus/TCP,LLDP,IEEE
1588 PTP V2,IPv6,NTP Server/Client
MIB:MIB-II,Ethernet-like MIB,P-BRIDGE MIB,
Q-BRIDGE MIB,Bridge MIB,RSTP MIB,RMON MIB
Group 1,2,3,9
流量控制:IEEE 802.3x流量控制,背压式流控
交换机属性
优先级队列:4
***多可用的VLAN数:64
VLAN ID范围:VID 1 ~ 4094
IGMP Groups:256
MAC地址表大小:8 K
封包缓冲区大小:2 Mbit
接口
快速以太网口:8口10/100Base T(X)和2个模块插槽。支持
任意带有10/100BaseT(X),100BaseFX (SC/ST接口), 或
100Base SFP的8/6口模块
注:登入Moxa官网了解IM-6700A快速以太网模块信息千兆以太网:2或4口
10/100/1000BaseT(X)或100/1000Base SFP
控制口:USB串口控制(B类型连接头)
储存口:USB储存(A类型连接头适用于ABC-02-USB)
系统LED指示灯:STATE,PWR1,PWR2,FAULT,MSTR/
HEAD,CPLR/TAIL
报警触电:1路继电器输出报警,输出电流3A@30VDC或
3A@240VAC
电源需求
输入电压:24 VDC (18 ~ 36 VDC),48 VDC (36 ~ 72 VDC),
或110/220 VAC (85 ~ 264 VAC)
输入电流:(没有安装IM-6700模块时)
? ******0.42 A @ 24 VDC
? ******0.22 A @ 48 VDC
? ******0.32/0.16 A @ 110/220 VAC
过流保护:提供
反接保护:提供
机械特性
外壳:IP30防护等级
尺寸:440 x 44 x 280 mm (17.32 x 1.37 x 11.02 in)
重量:4100 g
安装方式:19”机架式安装
工作环境
工作温度:-40 ~ 75 ℃ (-40 ~ 167 °F)
储存温度:-40 ~ 85 ℃ (-40 ~ 185 °F)
相对湿度:5 ~ 95% (无凝露)
安规认证
Safety:UL 60950-1, EN 60950-1
EMI:FCC Part 15 Subpart B Class A,EN 55022 Class A
EMS:EN 61000-4-2 (ESD) Level 3,EN 61000-4-3 (RS)
Level 3,EN 61000-4-4 (EFT) Level 3,EN 61000-4-5
(Surge) Level 3,EN 61000-4-6 (CS) Level 3,EN 61000-
4-8,EN 61000-4-11
Rail Traffic:EN 50121-4
Shock: IEC 60068-2-27
Freefall:IEC 60068-2-32
Vibration:IEC 60068-2-6
注:请登陆Moxa网站,获取******认证信息。
MTBF (平均无故障时间)
时间:643,945 hrs
数据库:Telcordia (Bellcore),GB
保修
保修期:5
