硬件规格
技术参标
标准:
IEEE 802.3af/at适用于PoE/PoE+ output
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X) and 100BaseFX
IEEE 802.3ab适用于1000BaseT(X)
IEEE 802.3z适用于1000BaseX
IEEE 802.3x适用于Flow Control
IEEE 802.1D-2004适用于Spanning Tree Protocol
IEEE 802.1w适用于Rapid STP
IEEE 802.1s适用于Multiple Spanning Tree Protocol
IEEE 802.1Q适用于VLAN Tagging
IEEE 802.1p适用于Class of Service
IEEE 802.1X适用于Authentication
IEEE 802.3ad适用于Port Trunk with LACP
协议:IGMP v1/v2,GMRP,GVRP,SNMPv1/v2c/v3,
DHCP Server/Client,BootP,TFTP,SNTP,SMTP,RARP,
RMON,HTTP,HTTPS,Telnet,SSH,Syslog,DHCP
Option 66/67/82,EtherNet/IP,Modbus/TCP,LLDP,IEEE
1588 PTPv2,IPv6,NTP Server/Client
MIB:MIB-II,Ethernet-like MIB,P-BRIDGE MIB,
Q-BRIDGE MIB,Bridge MIB,RSTP MIB,RMON MIB
Group 1,2,3,9
流量控制:IEEE 802.3x流量控制,被压式流控
交换机属性
优先级队列:4
***多可用的VLAN数:64
VLAN ID范围:VID 1 ~ 4094
IGMP组:256
MAC地址表大小:8 K
封包缓冲区大小:2 Mbit
接口
快速以太网:8口10/100BaseT(x)或PoE+ 10/100BaseT(X)
2个模块化插槽,支持任何8或6口的带10/100BaseT(X),
100BaseFX(SC/ST connector),100Base SFP,或者
PoE+10/100BaseT(X)接口的模块
注:请看点击Moxa官网了解IM-6700快速以太网模块及PoE+模块信息
千兆以太网:适合安装4口10/100/1000BaseT(X)或
100/1000Base SFP
Console 口:USB系列console(B类型接口)
USB储存口:USB储存(A类型接口适用于ABC-02-USB-T)
系统LED指示灯:PWR1,PWR2,EPS1,EPS2,STATE,
FAULT,MSTR/HEAD,CPLR/TAIL
报警通知:1个继电器输出,电流负载能力3 A @ 30 VDC
电源需求
输入电压:
HV型号:
? 110/220 VAC (85 ~ 264 VAC) 适用于交换机系统
? 48 VDC (46 ~ 57 VDC) 适用于PoE系统
(53 ~ 57 VDC被推荐用于PoE+系统)
48 VDC型号:
? 48 VDC (46 ~ 57 VDC) 适用于交换机和PoE系统
输入电流:
HV型号:
? PWR 输入电流 (交换机系统):
Max. 0.33 A @ 110 VAC
Max. 0.24 A @ 230 VAC
? EPS 输入电流 (PoE系统):
Max. 0.29 A @ 48 VDC(不包括电力消耗的PoE设备)
48 VDC 型号:
? PWR/EPS 输入电流 (交换机系统):
Max. 0.53 A @ 48 VDC(不包括电力消耗的PoE设备)
过载保护:提供
反接保护:提供

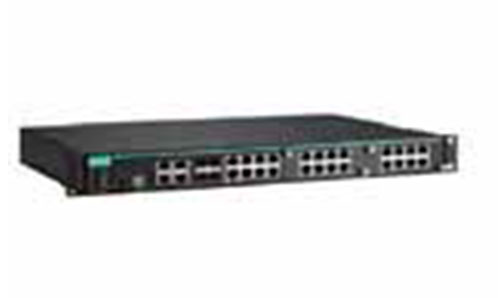

模块化机架式以太网交换机系统,IKS-6728A-8PoE系列
机械特征
外壳:IP30防护等级
尺寸:440 x 44 x 280 mm (17.32 x 1.37 x 11.02 in)

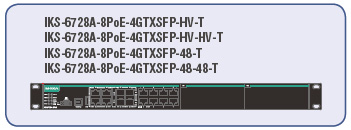

重量:IKS-6728A-8PoE-4GTXSFP-HV-HV-T: 4250 g
IKS-6728A-8PoE-4GTXSFP-HV-T: 4150 g
IKS-6728A-8PoE-4GTXSFP-48-48-T: 4250 g
IKS-6728A-8PoE-4GTXSFP-48-T: 4150 g
安装方式:19英寸机架式安装
工作环境
工作温度:-40 ~ 75 ℃ (-40 ~ 167 °F)
储存温度:-40 ~ 85 ℃ (-40 ~ 185 °F)
相对湿度:5 ~ 95%(无凝露)
安规认证
Safety:UL 60950-1,EN 60950-1
EMI:FCC Part 15 Subpart B Class A,EN 55022 Class A
EMS:
EN 61000-4-2 (ESD) Level 3,EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 3,EN 61000-4-5 (Surge) Level 3,
EN 61000-4-6 (CS) Level 3,EN 61000-4-8,EN 61000-4-11
Rail Traffic: EN 50121-4
Shock:IEC 60068-2-27
Freefall:IEC 60068-2-32
Vibration:IEC 60068-2-6
注:请登录Moxa网站,获取******认证信息。
MTBF(平均无故障时间)
时间:214,975 hrs
数据库:Telcordia(Bellcore),GB
保修
保修期:5年
