简介

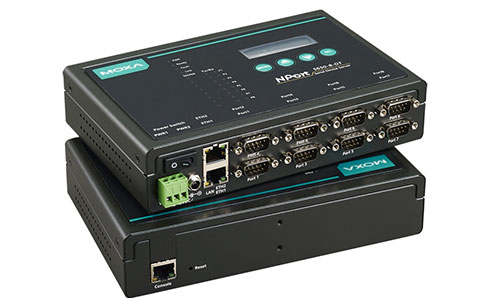

NPort? 5600-8-DT设备服务器可方便地将8台串口设备接入以太网络，只需对现有串口设备进行基本配置便可对数据进行透明传输。您可以对分散的串口设备进行集中管理。由于NPort? 5600-8-DT设备服务器比19寸机架型产品体积小，因此特别适合那些无法进行导轨安装的应用场合。

适合RS-485应用的设计
NPort? 5650-8-DTL设备服务器持可选的1 kΩ和150 kΩ上拉/下拉电阻和及120 kΩ终端电阻。在一些关键应用中，终端电阻可防止串口信号的反射。 使用终端电阻时，正确设置上拉/下拉电阻也很重要，这样电子信号不会损坏。在没有电阻值普遍兼容的环境里， NPort? 5600-8-DTL设备服务器使用DIP开关， 允许用户手动调整设置终端电阻和上拉/下拉电阻的阻值。

通过LED指示灯轻松维护设备
系统LED灯，串口数据传输Tx/Rx LED灯和以太网口LED灯(位于RJ45端口上)可在现场帮助工程师分析问题，实现对系统的维护。 NPort? 5600的LED灯不仅可以指示当前系统和网络状态，还可以帮助现场工程师监视所连接串口设备的状态。

特点
? 提供多达8个RS-232/422/485串口
? 紧凑的桌面型
? 10/100M自适应以太网
? 通过Telnet/Web/Windows实用程序配置
? 支持Socket操作模式，包括TCP Server，TCP Client和UDP
? 提供SNMP，MIB-II网络管理功能

以太网 端口数量: 1
速率: 10/100 Mbps，自适应MDI/MDIX
接头: 8针RJ45
电磁隔离保护: 内建1.5 kV
串口 端口数量: 8
串口类型:
NPort 5610-8-DTL: RS-232
NPort 5650-8-DTL/5650I-8-DTL: RS-232/422/485
接头: DB9针式
串口线路保护:
全信号15 kV ESD保护
2 kV光电隔离保护 (仅NPort 5650I-8-DTL)
RS-485数据流控: ADDC? (数据流向自动控制功能)
RS-485上拉/下拉电阻: 1 kΩ, 150 kΩ
RS-485终端拉电阻: 120 Ω
电源线保护 4 KV burst (EFT)，EN61000-4-4
2 KV surge，EN61000-4-5
串口通讯参数 数据位: 5, 6, 7, 8
停止位: 1, 1.5, 2
校验位: None, Even, Odd, Space, Mark
流量控制: DSR/DTR and RTS/CTS (仅RS-232), XON/XOFF
波特率: 50 bps ~ 921.6 kbps
串口信号 RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w: Data+, Data-, GND
软件 网络协议: ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS,
SNMP V1, HTTP, SMTP, SNTP, Rtelnet, ARP, RFC2217
配置方式: Web Console, Telnet Console, Serial Console,Windows Utility
Windows Real COM驱动: Windows 95/98/ME/NT/2000,
Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows
2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0,Windows XP Embedded
Fixed TTY驱动: SCO Unix, SCO OpenServer, UnixWare 7, QNX4.25,
QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
Linux Real TTY Drivers驱动: Linux 2.4.x, 2.6.x, 3.x
机械特性 外壳: 金属
重量:
NPort 5610-8-DTL: 1,760 g (3.88 lb)
NPort 5650-8-DTL: 1,770 g (3.90 lb)
NPort 5650I-8-DTL: 1,850 g (4.08 lb)
工作环境 工作温度:
标准型号: 0 ~ 60 ?C (32 ~ 140 ?F)
宽温型号: -40 ~ 75 ?C (-40 ~ 167 ?F)
存储温度: -40 ~ 75 ?C (-40 ~ 167 ?F)
相对湿度: 5 ~ 95%（无凝露）
电源需要 输入电压: 12 ~ 48 VDC
功耗:
NPort 5610-8-DTL: 340 mA @ 12 VDC
NPort 5650-8-DTL: 470 mA @ 12 VDC
NPort 5650I-8-DTL: 740 mA @ 12 VDC
安规认证 Safety: UL 60950-1
EMC: EN 55022/24
EMI: CISPR 22, FCC Part 15B Class A
EMS:
IEC 61000-4-2 ESD: 接触: 4 kV; 空气: 8 kV
IEC 61000-4-3 RS: 80 MHz ~ 1 GHz: 3 V/m
IEC 61000-4-4 EFT: 电源: 1 kV; 信号: 0.5 kV
IEC 61000-4-5 Surge: 电源: 2 kV; 信号: 1 kV
IEC 61000-4-6 CS: 150 kHz ~ 80 MHz, 3 V/m; 信号: 3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs
可靠性 报警工具: 内建蜂鸣器和RTC（实时时钟）
自动重启触发器: 内建WDT（看门狗定时器）
MTBF (平均无故障时间) 时间: NPort 5610-8-DTL: 953,388小时
NPort 5650-8-DTL: 740,457小时
NPort 5650I-8-DTL: 258,150小时
标准: Telcordia (Bellcore) Standard TR/SR
保修期 5 年
