简介

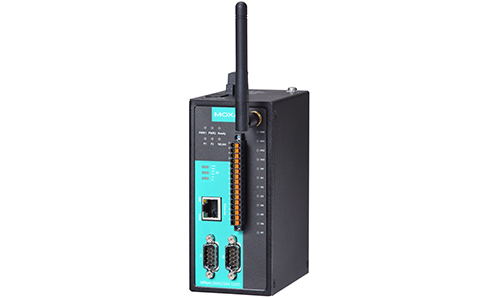

NPort IAW5000A-I/O无线串口设备联网服务器集成数字I/O，在需要将现场串口设备与无线以太网络相集成时，可******程度地提高灵活性。这款设备服务器融合了数字I/O，因此非常适合各种工 业数据采集应用。设备上的DI/DO可使用Modbus TCP协议通过CP/IP进行控制，而且可通过Web浏览器对其进行配置并确保其安全。此外，此设备还可用作Windows/Linux PC上的COM端口（使用Moxa专有的RealCOM技术），使其与早期应用兼容。所有型号均采用坚固耐用的结构，支持导轨式安装，并设计有冗余电源输入，以确保实现工业应用所需的不间断运行。

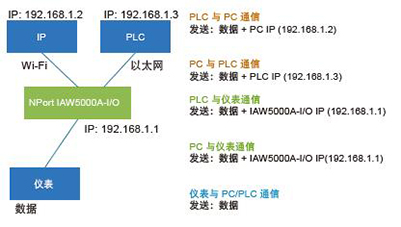

无线客户端
该设备配有一个以太网端口，用于在串口线路、LAN和WAN之间进行无缝数据传输，从而通过单一IP地址实现LAN和WLAN接口的桥接。

通过 SSH/HTTPS 实现安全远程管理和配置
未经授权的访问是系统管理员***为棘手的问题之一。除 IP 过滤和密码保护外，NPort IAW5000A-I/O系列还支持SSH和HTTPS，可保护设备免受黑客攻击。若要安全地传输控制信息，只需通过支持HTTPS的Web浏览器（例如Internet浏览器）打开网页配置界面。此外，还可通过支持 SSH的终端仿真器打开串口控制台或Telnet控制台（如PuTTY）。

在 50 bps 到 921.6 kbps 范围内“任选波特率”
多数串口设备联网服务器只支持固定的串口波特率。然而，某些应用对波特率有特殊要求，如要求采用250 kbps或500kbps。借助NPort IAW5000A-I/O系列，可采用50 kbps到921.6 kbps之间的任意波特率。如果用户设备的波特率并非标准波特率，可从下拉列表中选择“其它”，然后输入所需波特率。

特点与优势
? 可将任意串口设备或以太网设备连入 IEEE 802.11a/b/g/n 网络
? 冗余双直流电源输入并支持继电器输出
? 通过 WEP/WPA/WPA2 实现安全数据访问
? MicroSD 卡槽，用于备份配置
? 无线客户端功能，实现灵活集成
? 4 kV 串口浪涌保护
? 集成有 6个或12个数字I/O的串口设备联网服务器

以太网接口
端口数量：1
速度: 10/100 Mbps，自适应 MDI/MDIX
接口类型: RJ45
电磁隔离保护: 内建 1.5 kV
WLAN接口
遵循标准: 802.11a/b/g/n
网络模式: Infrastructure，Ad-Hoc
TX 发射功率:
802.11b:
1 Mbps: 16 dBm ±1.5 dBm（典型值），
11 Mbps: 16 dBm ±1.5 dBm（典型值）
802.11a:
6 Mbps: 15 dBm ±1.5 dBm（典型值），
54 Mbps: 14 dBm ±1.5 dBm（典型值）
802.11g:
6 Mbps: 16 dBm ±1.5 dBm（典型值），
54 Mbps: 14 dBm ±1.5 dBm（典型值）
802.11n 2.4 GHz
6.5 Mbps: 16 dBm ±1.5 dBm（典型值），
72.2 Mbps: 12 dBm ±1.5 dBm（典型值）
802.11n 5 GHz
6.5 Mbps: 15 dBm ±1.5 dBm（典型值），
150 Mbps: 12 dBm ±1.5 dBm（典型值）
RX 灵敏度:
802.11b:
-92 dBm @ 1 Mbps，-84 dBm @ 11 Mbps
802.11a:
-91 dBm @ 6 Mbps，-74 dBm @ 54 Mbps
802.11g:
-91 dBm @ 6 Mbps，-73 dBm @ 54 Mbps
802.11n 2.4 GHz
-89 dBm @ 6.5 Mbps (20 MHz)，-
71 dBm @ 72.2 Mbps (20 MHz)
802.11n 5 GHz
-89 dBm @ 6.5 Mbps (20 MHz)，-
71 dBm @ 72.2 Mbps (20 MHz)
-85 dBm @ 13.5 Mbps (40 MHz)，-
67 dBm @ 150 Mbps (40 MHz)
射频类型: DSSS/OFDM
传输速率:
802.11a: 54 Mbps
802.11b: 11 Mbps
802.11g: 6 ～ 54 Mbps
802.11n: 6.5 ～ 150 Mbps
传输距离: ***长100 米（开阔区域）
无线网安全性:
· WEP: 64-bit/128-bit 数据加密
· WPA, WPA2, 802.11i: 企业模式和预共享密钥 (PSK) 模式
· 加密: 128-bit TKIP/AES-CCMP EAP-TLS, PEAP/GTC,
PEAPMD5, PEAP/MSCHAPV2, EAP-TTLS/PAP, EAP-TTLS/
CHAP, EAP-TTLS/MSCHAP, EAP-TTLS/MSCHAPV2, EAPTTLS/
EAPMSCHAPV2, EAP-TTLS/EAP-GTC, EAP-TTLS/EAPMD5,
LEAP
天线接口: 反向 SMA
串口
端口数量:
NPort IAW5150A-I/O: 1
NPort IAW5250A-I/O: 2
串口标准: RS-232/422/485（DB9 针式插头）
串口线路浪涌保护: 4 kV (level 4)
断线端口缓冲:
NPort IAW5150A-I/O: 20 MB
NPort IAW5250A-I/O: 10 MB
串口通讯参数
数据位: 5、6、7、8
停止位: 1、1.5、2
校验位: None, Even, Odd, Space, Mark
流控: RTS/CTS 和 XON/XOFF
波特率: 50 bps ～ 921.6 kbps
串口数据日志: 64 KB
串口信号
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w: Data+, Data-, GND
数字输入/数字输出
数字输入:
· 6I/O 型号: 4 个通道
· 12I/O 型号: 8个通道
数字输出:
· 6I/O 型号: 2 个通道
· 12I/O 型号: 4个通道
隔离保护: 3k VDC 或 2k Vrms
数字输入
传感器类型: 湿接点（NPN 或 PNP），干接点
I/O 模式: DI 或事件计数器
干接点:
· 闭合: 与 GND 短接
· 断开: 断开
湿接点（DI到COM）:
· 闭合: 10 ～ 30 VDC
· 断开: 0 ～ 3 VDC
计数器频率: 20 Hz
数字信号过滤间隔: 软件可选
数字输出
类型: Sink
I/O 模式: DO 或脉冲输出
过压保护: 45 VDC
过流保护: 2.6 A
高温保护: 175 ℃（标准值），150 ℃（***小值）
额定电流: 每通道 200 mA
存储卡槽：1个microSD(SDHC)卡槽；支持最大32GB存储容量
软件
网络协议: ICMP, IPv4, TCP, UDP, DHCP, Telnet, DNS, SNMP
V1/V2c/V3, HTTP, SMTP, SNTP, SSH, HTTPS , Modbus TCP (for
I/O communication)
配置方式: Web Console、Serial Console、
Telnet Console、Windows Utility
安全配置协议: HTTPS、SSH
Windows Real COM 驱动: Windows 95/98/ME/NT/2000,
Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows
2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0,
Windows XP Embedded
Fixed TTY 驱动: SCO Unix, SCO OpenServer, UnixWare 7, QNX
4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
Linux Real TTY 驱动: Linux 2.4.x、2.6.x、3.x
实用工具: Device Search Utility和NPort Windows Driver Manager
管理: SNMP MIB-II
机械特性
外壳: 铝合金薄板
重量:
NPort IAW5150A-I/O:
产品净重: 739.50 g (1.63 lb)
含包装重: 936.40 g (2.06 lb)
NPort IAW5250A-I/O:
产品净重: 756.50 g (1.67 lb)
含包装重: 953.45 g (2.10 lb)
尺寸: 59.6 mm x 101.7 mm x 134 mm (2.35 in x 4 in x 5.28 in)
天线长度: 109.79 mm (4.32 in)
工作环境
工作温度:
标准型号: 0 ~ 60 ℃ (32 ~ 131 °F)
储存温度: -40 ~ 75 ℃ (-40 ~ 167 °F)
相对湿度: 5 ~ 95%（无凝露）
电源需求
输入电压: 12 ~ 48 VDC
功耗:
NPort IAW5150A-I/O: 300 mA @ 12 V
NPort IAW5250A-I/O: 300 mA @ 12 V
连接头: 接线端子
安规认证
Safety: UL 60950-1, EN 60950-1
EMC: EN 61000-6-2/6-4
EMI: CISPR 22, FCC Part 15B Class A
EMS:
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 Mhz ~ 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
IEC 61000-4-5 Surge：电源1 kV；信号：以太网(2 kV)，
串口(4 kV)
IEC 61000-4-6 CS：10 V
IEC 61000-4-8
射频: CE (ETSI EN 301 893, ETSI EN 300 328), ARIB RCR STD-
33, ARIB STD-66
可靠性
报警工具：RTC（实时时钟）
自动重启触发器：内置WDT（看门狗定时器）
MTBF（平均无故障时间）
时间:
NPort IAW5150A-6I/O: 282,087 小时
NPort IAW5250A-6I/O: 237,037 小时
NPort IAW5150A-12I/O: 277,975 小时
NPort IAW5250A-12I/O: 234,130 小时
标准: Telcordia (Bellcore) Standard TR/SR
保修
保修期: 5 年
