简介

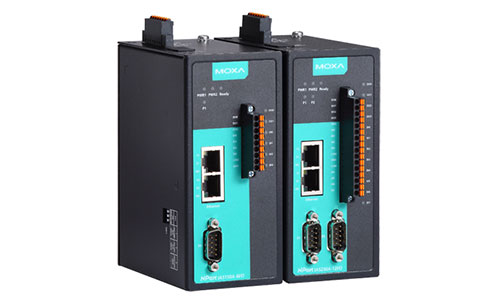

NPort IA5000A-I/O串口设备联网服务器内置数字I/O，在需要将现场串口设备与以太网络相集成时，可******程度地提高灵活性。这款设备联网服务器融合了数字I/O，因此非常适合各种工业数据采集应用。设备上的DI/O可使用Modbus TCP协议通过TCP/IP进行控制，而且可通过Web浏览器对其进行配置并确保其安全。此外，此设备还可用作Windows/Linux PC上的COM端口（使用Moxa专有的Real COM技术），使其与早期应用兼容。
所有型号均采用坚固耐用的结构，支持导轨式安装，并设计有冗余电源输入，以确保实现工业应用所需的不间断运行。
级联以太网端口简化布线工作

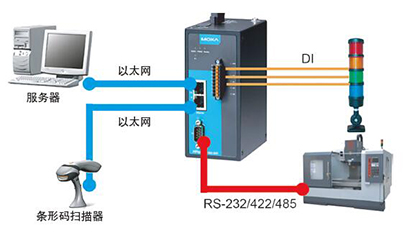

NPort IA5000A-I/O串口设备联网服务器配有两个以太网端口，可用作以太网交换机端口。一个端口与网络或服务器直接相连，另一个可与另一台NPort IA设备服务器或另一个以太网设备连接。依靠双以太网端口，无需再为每一台设备单独连接一台以太网交换机，从而降低了布线成本。
通过SSH/HTTPS实现安全远程管理和配置
未经授权的访问是令系统管理员感到***为棘手的问题之一。除IP过滤和密码保护外，NPort IA5000A-I/O还支持SSH和HTTPS，保护设备免受黑客攻击。若要安全地传输控制信息，只需通过支持HTTPS的Web浏览器（例如Internet浏览器）打开网页配置界面。此外，还可通过支持SSH的终端仿真器打开串口控制台或Telnet控制台（如 PuTTY）。
在50 bps到921.6 kbps范围内“任选波特率”
多数串口设备联网服务器只支持固定的串口波特率。然而，某些应用对波特率有特殊要求，如要求采用250 kbps或500kbps。借助NPort IA5000A-I/O，可采用50 kbps到921.6kbps之间的任意波特率。如果用户设备的波特率并非标准波特率，可从下拉列表中选择“其它”，然后输入所需波特率。
特点与优势
· 6个或12个数字I/O收集本地数据，用于状态监控
· 冗余双直流电源输入并支持继电器输出
· 级联以太网端口简化布线工作
· MicroSD卡槽，用于备份配置
· 通过继电器输出和电子邮件发出警告
· 4 kV串口浪涌保护
以太网接口
端口数量：2
速率：10/100 Mbps，自适应MDI/MDIX
接头：RJ45
电磁隔离保护：内建1.5 kV
串口
端口数量：
NPort IA5150A-I/O系列：1
NPort IA5250A-I/O系列：2
串口标准：RS232/422/485（DB9针式接头）
串口线路浪涌保护：4 kV (level 4)
断线端口缓冲：
NPort IA5150A-I/O系列：20 MB
NPort IA5250A-I/O系列：10 MB
串行通讯参数
数据位：5, 6, 7, 8
停止位：1, 1.5, 2
校验位：None, Even, Odd, Space, Mark
流控：RTS/CTS和XON/XOFF
波特率：50bps ~ 921.6 kbps
串口数据日志：64 KB
串口信号
RS-232：TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422：Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w：Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w：Data+, Data-, GND
数字输入/输出
数字输入：
? 6I/O型号：4个通道
? 12I/O型号：8个通道
数字输出：
? 6I/O型号：2个通道
? 12I/O型号：4个通道
隔离保护：3k VDC或2k Vrms
数字输入
传感器类型：湿接点（NPN或PNP），干接点
I/O类型：DI或事件计数器
干接点：
? 闭合：与GND短接
? 断开：断开
湿接点（DI到COM）：
? 闭合：10 ~ 30 VDC
? 断开：0 ~ 3 VDC
计数器频率：20 Hz
数字信号过滤间隔：软件可配置
数字输出
类型：Sink
I/O模式：DO或脉冲输出
过压保护：45 VDC
过流保护：2.6 A
高温保护：175 ℃（标准值），150 ℃（***小值）
额定电流：每通道200 mA
存储卡槽：1个microSD(SDHC)卡槽；支持******32GB存储容量
软件
网络协议：ICMP, IPv4, TCP, UDP, DHCP, Telnet,
DNS, SNMP V1/V2c/V3, HTTP, SMTP, SNTP,
SSH, HTTPS , Modbus TCP（用于I/O通信）
配置方式：Web Console, Serial Console,
Telnet Console, Windows Utility
安全配置协议：HTTPS, SSH
Windows Real COM驱动：Windows 95/98/ME/
NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/
x64), Windows 2008 R2/2012/2012 R2 (x64), Windows
Embedded CE 5.0/6.0, Windows XP Embedded
Fixed TTY驱动：SCO Unix, SCO OpenServer, UnixWare 7, QNX
4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
Linux Real TTY驱动：Linux 2.4.x, 2.6.x, 3.x, 4.x
实用工具：Device Search Utility和
NPort Windows Driver manager
管理：SNMP MIB-II
机械特性
外壳：铝金属板
重量：
NPort IA5150A-6I/O, NPort IA5150A-12I/O：
产品净重：740 g (1.63 lbs)
含包装重：910 g (2.01 lbs)
NPort IA5250A-6I/O, NPort IA5250A-12I/O：
产品净重：753 g (1.66 lbs)
含包装重：923 g (2.03 lbs)
尺寸：59.6 x 101.4 x 134 mm (2.35 x 4 x 5.28 in)
工作环境
工作温度：
标温型号：0 ~ 60 ℃（32 ~ 131 °F)
存储温度：-40 ~ 75 ℃ (-40 ~ 167 °F)
相对湿度：5 ~ 95%（无凝露）
电源需求
输入电压：12 ~ 48 VDC
电源功耗：
NPort IA5150A-6I/O, NPort IA5150A-12I/O：300 mA @ 12 V
NPort IA5250A-12I/O, NPort IA5250A-12I/O：300 mA @ 12 V
接头：接线端子
安规认证
安全：UL 60950-1, EN 60950-1
EMC：EN 61000-6-2/6-4
EMI：CISPR 22, FCC Part 15B Class A
EMS：
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 Mhz ~ 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
IEC 61000-4-5 Surge：电源1 kV；信号：以太网(2 kV)，
串口(4 kV)
IEC 61000-4-6 CS：10 V
IEC 61000-4-8
可靠性
报警工具：RTC（实时时钟）
自动重启触发器：内置WDT（看门狗定时器）
MTBF（平均无故障时间）
时间：
NPort IA5150A-6I/O：337,987小时
NPort IA5250A-6I/O：325,408小时
NPort IA5150A-12I/O：277,975小时
NPort IA5250A-12I/O：234,130小时
标准：Telcordia (Bellcore) Standard TR/SR
保修
保修期：5年
