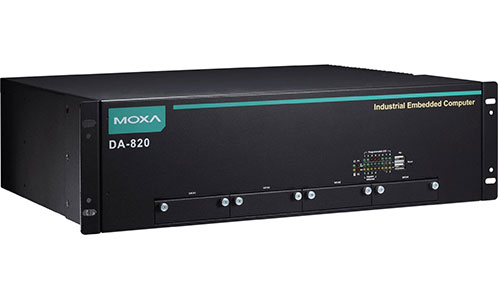

多功能变电站专用计算机
简介
DA-820是基于Intel x86处理器的嵌入式计算机,配备lntel Quard core i7-3612QE CPU和QM77芯片,提供2个VGA接口,1个USB端口,4个千兆以太网口和2个RS-232/422/485串口。此外,DA-820还配备了4个SATA磁盘接口,支持RAID0/1/5/10功能。DA-820专为那些需要******时间同步,并符合IEC 61850-3标准的变电站应用而设计的。灵活的设计使得DA-820非常适合本地SCADA系统、环境监测、视频监控、协议转换和PRP/HSR冗余等各类应用。此外,网络安全(cybersecurity)功能使得DA-820成为安全网络通信应用的理想解决方案。

DA-820外形采用3U的19英寸机架式外壳,坚固耐用,可在工业环境下可靠运行。

特点
Intel Core i7双核/四核处理器,采用Intel QM77 Express芯片
2个204-pin SO-DIMM DDR3插槽,支持DDR3 1066/1333 ECC registered,******可达16 GB
6个USB 2.0端口
3个PCIe插槽/2个PCI插槽,用于模块扩展
1个PCIe x 16插槽,用于外接显卡
高可靠性,支持双电源输入,RAID 0/1/5/10和PRP/HSR技术
支持Cybersecurity功能
符合IEC 61850-3 (EMC Level 4,C3,Bm)标准
符合IEEE 1613、IEC 60255标准
硬件规格
计算机
CPU:
·DA-820-C7:Intel双核i7-3555LE 2.5 GHz处理器
·DA-820-C8:Intel四核i7-3612QE 2.1 GHz处理器
OS:64-bit Debian 7或64-bit Windows Embedded Standard 7
系统芯片:QM77
BIOS:64 Mbit Flash BIOS,PCI即插即用,支持ACPI功能
系统内存:16 GB容量,8 GB预装:2个8 GB插槽,支持204 pin DDR3 1066/1333 SO-DIMM with ECC registered
USB:
·4个USB 2.0端口,type A (后面板)
·2个USB 2.0端口,type A (前面板)
存储
内建:板载CFast卡插槽,用于预装操作系统(CFast卡需单独购买)
存储扩展:4个SATA 2.0接口,支持RAID 0,1,5,10,可热插拔
显示
图形控制器:Intel· HD Graphics 4000
显示器接口:2个VGA输出 (DB15 female connector)
分辨率:CRT显示,分辨率******可达2048 x 1536 @ 75 Hz
以太网
LAN:4个自适应10/100/1000 Mbps端口
·Ethernet 1 ~ 3:Intel 82574千兆以太网控制器
·Ethernet 4:Intel 82579千兆以太网控制器, 支持Intel AMT技术
电磁隔离保护:1.5 kV built-in
串口
串口:2个RS-232/422/485端口 (DB9 male)
串口信号
RS-232:TxD,RxD,DTR,DSR,RTS,CTS,DCD,GND,RI
RS-422:TxD+,TxD-,RxD+,RxD-,GND
RS-485-4w:TxD+,TxD-,RxD+,RxD-,GND
RS-485-2w:Data+,Data-,GND
LED指示灯
系统:Power,Storage
千兆以太网:100M x 4,1000M x 4
串口:TX/RX
可编程:LED x 8
开关按钮
电源开关:on/off (在后面板)
机械特性
外壳:SECC金属板 (1 mm)
重量:6 kg
尺寸:315 x 440 x 90 mm (12.40 x 17.32 x 3.54 in) (不含机架安装挂耳)
安装:标准19英寸机架式安装
工作环境
工作温度:
·DA-820-C8:-40 ~ 60 ℃ (-40 ~ 140 °F)
·DA-820-C7:-40 ~ 75 ℃ (-40 ~ 167 °F)
存储温度:-40 ~ 85 ℃ (-40 ~ 185 °F)
相对湿度:5 ~ 95% (non-condensing)
抗振动:2 Grms @ IEC-68-2-34,random wave,5-500 Hz,1 hr per axis
抗冲击:20 g @ IEC-68-2-27,half sine wave,11 ms
电源需求
输入电压:
·高电压:100 ~ 240 VAC/VDC,50/60 Hz,1A
·低电压:24 ~ 110 VDC,4.7 A
多种电源输入:
·SP:单电源输入
·DP:双电源输入
电源功耗:60 W
安规认证
Safety:LVD,UL,cUL
Electrical Substation:IEC 61850-3,IEC 60255,IEEE 1613
Protection Relay:IEC 60255
EMC:FCC,CE (Class A)
Green Product:RoHS,CRoHS,WEEE
可靠性
报警工具:内建蜂鸣器与RTC(实时时钟)与备份锂电池
自动重启触发器:内建WDT(看门狗定时器)支持1-255时间间隔水平,使系统复位,软件可编程
保修
保修期:3年

软件规格
Linux
操作系统:64-bit Linux Debian 7
文件系统:EXT 4
网络协议栈:TCP,UDP,IPv4,SNMPv1/v2c/v3,ICMP,ARP,HTTP,SSH 1.0/2.0,SSL,DHCP,NTP,NFS,Telnet,FTP,TFTP,PPP,PPPoE
网络安全:OpenVPN,Netfileter/iptables
Web 服务器(Apache):允许创建和管理网站,支持PHP和XML
远程访问的Secure Shell:SSH允许通过任何网络远程登录到一个安全的加密控制台
拨号网络服务:Linux下的PPP Daemon,让Unix主机通过拨号接入网络,采用PPP协议,可作为PPP服务器或客户端。采用‘chat’、‘dip’和‘diald’及其他方式。支持IP,TCP,UDP和(for Linux) IPX (Novell)
文件服务器:能够让远程客户端通过网络来访问文件和其它资源
看门狗服务:看门狗定时器可在软件死机时触发系统重启,可设置为特定应用和系统故障
应用开发软件:
·Moxa API Library (Watchdog timer,Moxa serial I/O control)
·GNU C/C++ cross-compiler
·GNU C library
·Perl
软件包:
·SNMP
·SafeGuard
Windows Embedded Standard 7
核心操作系统:
·64-bit support
·Remote Client
·Remote Procedure Call
应用服务开发:
·.Net Framework 3.5
·Remote Desktop Protocol 7.1
·COM OLE Application Support
·COM+ Application Support
·MSMQ
网络服务:
·Internet Explorer 8.0
·IIS 7.0
系统文件和数据存储:
·Windows Data Access Components
·Windows Backup and Restore
诊断工具:
·Common Diagnostic Tools
·Problem Reports and Solutions
字体:Chinese (Trad. and Simp.),Japanese,Korean,Western,Middle Eastern,South East Asian,and South Asian Fonts
图形和多媒体控制:
·MPEG DTV-DVD Audio Decoder (MPEG-2,AAC)
·MPEG Layer-3 Audio Codecs(MP3)
·MPEG4 Decoders
·Windows Media Video VC-1 (WMV) Codecs
·DirectX and Windows Device Experience
·Windows Media Player 12
·Create and Play DVDs
·Photo Viewer
·Remote media streaming
·Windows Media Cente
International:
·支持IME简体中文
·支持IME繁体中文
·支持IME日文
·支持IME韩文
管理:
·Group Policy Management
·Windows Management Instrument (WMI)
·Windows Update
网络:
·Extensible Authentication Protocol (EAP)
·Internet Authentication Service
·Telnet Server
·Bluetooth
·Domain Services
·Network Access Protection
·Network and Sharing Center
·Quality of Service
·Remote Access Service (RAS)
·Telephony API Client
·Windows Firewall
·Wireless Networking
安全:
·Credential Roaming Service
·Credentials and Certificate Management
·Windows Authorization Manager (AZMAN)
·Windows Security Center
·Active Directory Rights Management
·Security Base
·Encrypted File System (EFS)
·MS AntiMalware
·Windows Defender
·Bitlocker Secure Startup
·Applocker
企业级功能:
·Enterprise Search Scopes
·BranchCache
·DirectAccess
·Windows XP Mode
嵌入式功能:
·Enhanced Write Filter (EWF)
·File-Based Write Filter (FBWF)
·Message Box Default Reply
·Registry Filter
·WSDAPI for .NET
嵌入式自我诊断:基于SNMP的远程脚本监控、报告和控制
