简介

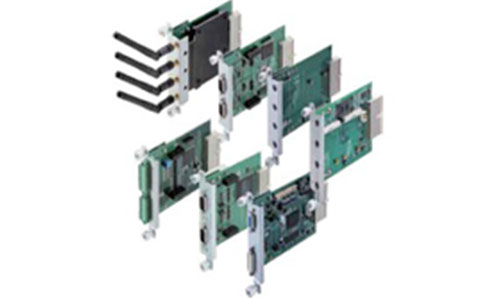

Moxa V2400系列扩展模块，支持串口、CAN口、无线和GPRS板卡、数字输入/输出板卡，mini PCI和mini PCI-e模块，2插槽MINI-PCIE模块,VGA或DVI-I显示模块等，可用于Moxa V2422和V2426嵌入式计算机，为工业应用的设置和扩展提供充分的灵活性。

特点
·PCI插槽扩展界面
·EPM-3032：2个隔离型RS-232/422/485串口，DB9连接头
·EPM-3112：2个隔离型CAN口，DB9连接头
·EPM-3338：GPS、HSPA、WiFi (802.11a/b/g/n)
·EPM-3438：8+8 DI/DO，带3 KV数字隔离保护，2 KHz计数器
·EPM-3552：VGA或DVI-I显示模块
·EPM-DK01：Mini PCI和Mini PCIe扩展模块
·EPM-DK02：2插槽的Mini PCIe扩展模块
·EPM-DK03：GPS，2插槽的mini PCIe扩展模块

EPM-3032规格
串口
串口标准：2 RS-232/422/485串口,软件可选（DB9针式或接线端子）
光电隔离：2 KV数字隔离
串口通讯参数
数据位：5，6，7，8
停止位：1，1.5，2
校验位：None，Even，Odd，Space，Mark
流向控制：RTS/CTS，XON/XOFF，用于RS-485的ADDC·（自动数据流向控制）
波特率：50 bps ~ 921.6 Kbps（支持非标准波特率，详细请参考用户手册）
串口信号
RS-232：TxD，RxD，DTR，DSR，RTS，CTS，DCD，GND
RS-422：TxD+，TxD-，RxD+，RxD-，GND
RS-485-4w：TxD+，TxD-，RxD+，RxD-，GND
RS-485-2w：Data+，Data-，GND
机械特性
重量：137 g
尺寸：104 x 121 x 34 mm (4.09 x 4.76 x 1.34 in)
工作环境
工作温度：-40 ~ 70 °C（-40 ~ 158 °F），EN 50155 Class TX

EPM-3112规格
CAN总线
界面：2个光电隔离CAN2.0A/2.0B口
CAN控制器：Phillips SJA1000T
信号：CAN-H，CAN-L
隔离保护：2 KV数字隔离保护
速率：1 Mbps
连接类型：DB9针式
机械特性
重量：127 g
尺寸：104 x 121 x 34 mm（4.09 x 4.76 x 1.34 in）
工作环境
工作温度：-25 ~ 55 °C（-13 ~ 131 °F），EN 50155 Class T1

EPM-DK03规格
接口
1个插槽：PCI-Express的一条车道（V1.0）/ USB2.0
2个插槽：USB 2.0
USB 2.0 Bus SIM卡仓：提供蜂窝应用
物理特性
重量：220 g
外形尺寸：104×121×34毫米（4.09所述4.76×1.34）
环境限制
工作温度：-25至55°C（-13至131°F），EN 50155类T1
GPS接口
接收器类型：
·50个通道的u-blox公司6发动机
·GPS L1 C / A码
·GALILEO的L1开放式服务（与升级）
·SBAS：WAAS，EGNOS，MSAS，GAGAN
获得
·冷启动：28秒
·暖启动：28秒
·辅助启动：1秒
·热启动：1秒
灵敏度
· 追踪：-160 dBm的
· 重新定位：高达-160 dBm
· 冷启动：-147 dBm的
计时精度
· RMS：30 ns的
· 99％：<60纳秒
· 粒度：21 ns的
准确性
位置：2.5米CEP
· SBAS：2.0米CEP
协议：NMEA，UBX二进制，******。更新速度：5HZ（光盘版）
时间脉冲：0.25Hz到1KHz
速度精度：0.1米/秒
航向精度：0.5度
A-GPS：支持的AssistNow Online和OMA SUPL的AssistNow Offline，
兼容
业务范围：速度：500米/秒（972节）

EPM-3338规格
EPM-DK03 PCI Express迷你插槽
接口：
1个插槽：PCI-Express的一条车道（V1.0）/ USB2.0
2个插槽：USB 2.0
USB 2.0 Bus SIM卡仓：提供蜂窝应用
物理特性
重量：220 g
外形尺寸：104×121×34毫米（4.09所述4.76×1.34）
环境限制
工作温度：-25至55°C（-13到131°F），EN 50155级 T1
GPS接口
接收器类型：
· 50个通道的u-blox公司6发动机
· GPS L1 C / A码
· SBAS：WAAS，EGNOS，MSAS，GAGAN
获得
· 冷启动：28秒
· 暖启动：28秒
· 辅助启动：1秒
· 热启动：1秒
灵敏度
· 追踪：-160 dBm的
· 重新定位：高达-160 dBm
· 冷启动：-147 dBm的
计时精度
· RMS：30 ns的
· 99％：<60纳秒
· 粒度：21 ns的
准确性
位置：2.5米CEP
· SBAS：2.0米CEP
协议：NMEA，UBX二进制，******。更新速度：5HZ（光盘版）
时间脉冲：0.25Hz到1KHz
速度精度：0.1米/秒
航向精度：0.5度
A-GPS：支持的AssistNow Online和OMA SUPL的AssistNow Offline，
兼容
业务范围：速度：500米/秒（972节）
V2400无线配件包
注：此无线网络必须由用户自行安装
标准：支持802.11a/b/g/n
主板芯片组：Atheros的AR9382 MAC/ BB / RF
主机接口：半的Mini PCI Express
收音机：
· 天线：2×U.FL连接器，2T2R
· 工作频率：
支持802.11b/g/n ISM频段：2.412 2.4835 GHz的
5.15 5.85 GHz的802.11a的ISM频段：
调制
· 802.11a：使用OFDM（BPSK，QPSK,16-QAM，64-QAM）
· 802.11 DSSS（DBPSK，DQPSK，CCK）
· 802.11克：OFDM（BPSK，QPSK,16-QAM，64-QAM）
· 802.11n标准：OFDM（BPSK，QPSK,16-QAM，64-QAM）
输出功率（2T）
· 802.11为：12dBm ±1.5dBm
· 802.11B：+17±1.5dBm
· 802.11g：16dBm ±1.5dBm
· 802.11gn HT20：+17±1.5dBm@ MCS15
· 802.11gn HT40: 16dBm ± 1.5dBm@MCS15
· 802.11an HT20: 13dBm ± 1.5dBm@MCS15
· 802.11an HT40: 12dBm ± 1.5dBm@MCS15
Receive Sensitivity (2R)
· 802.11a: -76dBm ±2dBm@54Mbps
· 802.11b: -85dBm ±2dBm@11Mbps
· 802.11g: -76dBm ±2dBm@54Mbps
· 802.11gn HT20: -75dBm ±2dBm@MCS7
· 802.11gn HT40: -71dBm ±2dBm@MCS7
· 802.11an HT20: -71dBm ±2dBm@MCS7
· 802.11an HT40: -71dBm ±2dBm@MCS7
V2400 HSPA蜂窝配件包
注：此配件包必须由用户自行安
频段：
· UMTS/ HSDPA三频，850/1900/1900/2100 MHz的
· GSM / GPRS/ EDGE四频850/900/1800/1900 MHz的
· 双带EV-DO/CDMA：800/1900 MHz的
· UMTS - AWS EV-DO/CDMA的准备：2100 MHz的
先进的RF技术：
· HSPA/ UMTS/ EV-DO/ CDMA频段接收分集
· 接收均衡
· 独立GPS和gpsOneXTRA的·
数据传输速度：
· HSDPA/ HSUPA DL/ UL：14.4 Mbps/5.76 Mbps的
· WCDMA DL/ UL：384 kbps/384 kbps的
· GSM DL/ UL：14.4 kbps/14.4 kbps的
· GPRS DL/ UL：85.6 kbps/42.8 kbps的
· EDGE DL/ UL：236.8 kbps/118.4 kbps的
· EV-DO FL / RL：3.1 Mbps/1.8 Mbps的
· CDMA1xRTT的FL / RL：153 kbps/153 kbps的
电源类
· HSPA / WCDMA800/850/900/1900/2100 MHz时：电源3级
· GSM/ GPRS850/900 MHz的功率Class4
· GSM / GPRS 1800/1900兆赫：电源1级
· EDGE850/900/1800/1900兆赫：电源E2级

EPM-3438规格
数字输入
输入通道：8，source type
输入电压：0 ~ 5 VDC at 15 Hz
数字输入等级：
· 逻辑“0”：Close ~ GND
· 逻辑“1”：Open
连接类型：接线端子
记数频率：2 KHz（仅DIO）
数字输出
输出通道：8，sink type，0 ~ 5 VDC
输出电流：Max.20 mA/通道
输出电压：
· 逻辑“0”：0 ~ 0.55 V
· 逻辑“1”：4.2 ~ 5.0 V
连接器类型：接线端子
机械特性
重量：120 g
尺寸：104 x 121 x 34 mm（4.09 x 4.76 x 1.34 in）
工作环境
工作温度：-40 ~ 70 °C（-40 ~ 158 °F），EN 50155 Class TX

EPM-3552规格
显示
图像控制器：DsiplayLink DL-195
VGA界面：15针D-sub接口（孔式）
DVI界面：24针DVI-I接口（孔式）
分辨率：高达1920 x 1600（2048 x 1152宽屏幕）
机械特性
重量：130 g
尺寸：104 x 121 x 34 mm（4.09 x 4.76 x 1.34 in）
工作环境
工作温度：-25 ~ 55 °C（-13 ~ 131 °F），EN 50155 Class T1

EPM-DK01规格
Min PCI Express插槽
界面：PCI-Express V1.0（one lane）
USB 2.0总线SIM卡槽：为蜂窝网络应用预留
Mini PCI插槽
界面：PCI
总线频率：32-bit，33 MHz PCI
机械特性
重量：117 g
尺寸：104 x 121 x 34 mm（4.09 x 4.76 x 1.34 in）
工作环境
工作温度：-40 ~ 70 °C（-40 ~ 158 °F），EN 50155 Class TX

EPM-DK02规格
PCI Express Mini插槽
接口:
插槽 1：PCI-Express V1.0 (one lane) / USB 2.0
插槽 2：USB 2.0
USB 2.0总线SIM卡槽：为蜂窝网络应用预留
PCI Express Mini插槽
接口:
插槽 1：PCI-Express V1.0 (one lane) / USB 2.0
插槽 2：USB 2.0
USB 2.0总线SIM卡槽：为蜂窝网络应用预留
