简介

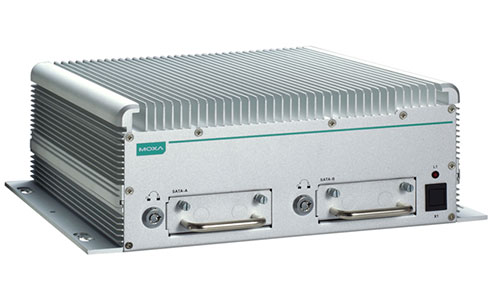

V2616A系列嵌入式计算机搭载 Intel Core i5/i7处理器，配备2个RS-232/422/485串口，2个千兆以太网口，3个USB2.0端口，和双VGA/DVI-D视频输出。V2616A符合EN 50155标准的基本部分，包括工作温度、输入电压、浪涌保护、防静电、抗振动、保形涂层和绝缘保护等，使其更适用于各种工业应用。
V2616A配备了CFast插槽，提供了充足、安全的数据缓冲和额外的存储扩展。此外，2个支持热插拔的存储托盘可搭载高性能硬盘录像机2.5“固态硬盘或普通硬盘，采用RAID 1阵列的方式来提供充分的数据冗余。
预装Windows Embedded Standard 7或Debian 7，V2616A为编程人员或系统集成商提供了一个计算机和系统开发平台。
特点
符合EN 50121-4标准
符合EN 50155*标准基本部分
IEC 61373认证，抗振动/抗冲击
2个热插拔存储托盘，可支持2.5”SSD或HDD
SynMap功能，可用于系统状态监控
支持24 ~ 110 VDC隔离电源输入
便捷的纽扣电池更换
Smart Recovery功能，用于人工或自动系统重启
硬件规格
计算机
CPU：
·V2616A-C5系列：Intel· Core· i5-3610ME双核处理器 (3M Cache，2.7 GHz)
·V2616A-C7-T系列：Intel· Core· i7-3517UE双核处理器 (4M Cache，1.7 GHz)
·V2616A-C8系列：Intel· Core· i7-3612QE四核处理器 (6M Cache，2.1 GHz)
OS(预装)：Linux或Windows Embedded Standard 7
系统芯片：Mobile Intel HM65 Express Chipset
系统内存：******支持16GB，预装4GB：2个8 GB DDR3-1600 SO-DIMM SDRAM插槽
USB：3个USB 2.0端口，2个type A接口，支持系统启动；1个M12接口
存储
内建：8 GB CFast，用于安装操作系统
存储扩展：2个热插拔存储托盘，可用于2.5”SATA SSD或HDD
HDD：1个内建SATA-II存储接口，可用于2.5”SATA SSD或HDD
扩展插槽：1个全/半尺寸mini PCIe插槽，带1个SIM卡插槽。mini PCIe插槽支持电源开关控制
其他外设
音频：输入，输出（M12）
显示器
图形控制器：Intel· HD Graphics 4000 (integrated)
VGA接口：DB15 female，******分辨率可达2048 x 1536
DVI接口：DVI-D connector (Chrontel CH7307 SDVO to DVI transmitter)，******分辨率可达1920 x 1200
以太网
网口：2个自适应10/100/1000 Mbps端口 (M12 X-coded)
串口
串口：2个RS-232/422/485串口，软件可选 (DB9 male)
隔离保护：1.5 kV
ESD保护：4 kV for all signals
串口信号
RS-232：TxD，RxD，DTR，DSR，RTS，CTS，DCD，GND
RS-422：TxDA(-)，TxDB(+)，RxDB(+)，RxDA(-)，GND
RS-485-4w：TxDA(-)，TxDB(+)，RxDB(+)，RxDA(-)，GND
RS-485-2w：DataA(-)，DataB(+)，GND
串口通讯参数
数据位：5，6，7，8
停止位：1，1.5，2
校验位：None，Even，Odd，Space，Mark
流控：RTS/CTS，XON/XOFF，ADDC· (自动数据流向控制) for RS-485
波特率：50 bps ~ 921.6 Kbps (支持非标准波特率，详情参考用户使用手册)
数字输入
输入通道：6个，source type
输入电压：0 ~ 30 VDC at 25 Hz
干接点数字输入：
·Logic level 0：Close to GND
·Logic level 1：Open
湿接点数字输入：
·Logic level 0: +3 V max.
·Logic level 1: +10 V to +30 V (Source to DI)
隔离保护：3 kV
数字输出
输出通道：2个，sink type
输出电流：Max. 200 mA per channel
通态电压：24 VDC nominal，open collector to 30 VDC
连接类型：10-pin screw terminal block (6个DI点，2个DO点，DI Source，GND)
隔离保护：3 kV光电隔离保护
LED指示灯
系统：1个电源，1个存储
网口：2个100M/Link，2个1000M/Link
串口：2个TX，2个RX
机械特性
外壳：铝
重量：5 kg
尺寸：287 x 290 x 101 mm (11.29 x 11.41 x 3.97 in)
安装：壁挂安装
工作环境
工作温度：(不含HDD)
标准型号：-25 ~ 55 ℃ (-13 ~ 131 °F)
宽温型号：-40 ~ 70 ℃ (-40 ~ 158 °F)
存储温度：(不含SSD) -40 ~ 85 ℃ (-40 ~ 185 °F)
相对湿度：5 ~ 95% (non-condensing)
抗振动：EN 50155标准
抗冲击：EN 50155标准
电源需求
输入电压：24 ~ 110 VDC，M12 connector
注意：24 和110 VDC均是EN 501155标准需求
电源功耗：
·60 W (不含SSD/HDD)
·2.5 A @ 24 VDC to 0.55 A @ 110 VDC (不含SSD/HDD)
电源按钮：开/关 (后面板)
安规认证
Safety：UL 60950-1，CSA C22.2 No. 60950-1-07，EN 60950-1
EMC：EN 55022 Class A，EN 61000-3-2 Class D，EN 61000-3-3，EN 55024，FCC Part 15 Subpart B Class A
Rail Traffic：EN 50155 (基本部分*)，EN 50121-3-2，EN 50121-4，IEC 61373
*请联络Moxa了解详情。
Green Product：RoHS，CRoHS，WEEE
可靠性
自动重启触发器：内建WDT (看门狗定时器)，支持1-255等级时间间隔系统复位，软件可选
保修
保修期：3年
软件规格
Linux
OS：Linux Debian 7
文件系统：EXT 4
网络协议栈：TCP，UDP，IPv4，SNMPv1/v2c/v3，ICMP，ARP，HTTP，SSH 1.0/2.0，SSL，DHCP，NTP，NFS，Telnet，FTP，TFTP，PPP，PPPoE
网络安全：OpenVPN，Netfilter/iptables
Web服务器 (Apache)：允许创建和管理网站，支持PHP和XML
远程访问的Secure Shell：SSH允许通过任何网络远程登录到一个安全的加密控制台
终端服务器 (SSH)：为两个不受信任的主机在没有安全机制的网络之间提供安全的加密通信
ntpdate：可通过NTP设定日期和时间
网络聚合：该功能可将网络接口整合，可形成冗余或增加带宽输出
拨号网络：Linux下的PPP Daemon，让Unix主机通过拨号接入网络，采用PPP协议，可作为PPP服务器或客户端。采用‘chat’、‘dip’和‘diald’及其他方式。支持IP，TCP，UDP和(for Linux) IPX (Novell)
mdadm：Linux工具，主要用于管理软件RAID设备
Dmraid：发现软件RAID设备，并******RAID设置
文件服务器：让远程客户端可通过网络访问文件或其他资源
alsa-utils：包含各种工具，可用于控制音频卡
看门狗服务：看门狗定时器可在软件死机时触发系统重启，可设置为特定应用和系统故障
Moxa mini-PCIe Reset Utility：重启mini-PCIe插槽中的mini-PCIe模块
Moxa Hotplug Daemon：监控和管理硬盘状态
应用开发软件：
·Moxa API library
·GNU C/C++ cross compiler
·GNU C library
·Perl
软件包：
·SNMP
·mx-e1000e
·mx-ptpd2
Windows Embedded Standard 7
核心操作系统：
·Windows 7 Embedded，32 bit
·Remote Client
·Remote Procedure Call
应用服务开发：
·.Net Framework 3.5
·Remote Desktop Protocol 7.1
·COM OLE Application Support
·COM+ Application Support
·MSMQ
网络服务：
·Internet Explorer 8.0
·IIS 7.0
文件系统和数据存储：
·Windows Data Access
·Windows Backup and Restore
诊断工具：
·Common Diagnostic Tools
·Problem Reports and Solutions
字体：
·Chinese (Trad. and Simp.)，Japanese，Korean，Western，Middle East，South East Asian，and South Asian Fonts
图形和多媒体：
·MPEG DTV-DVD Audio Decoder (MPEG-2，AAC)
·MPEG Layer-3 Audio Codecs(MP3)
·MPEG4 Decoders
·Windows Media Video VC-1 (WMV) Codecs
·DirectX and Windows Device Experience
·Windows Media Player 12
International：
·支持IME简体中文
·支持IME繁体中文
·支持IME日文
·支持IME韩文
管理：
·Group Policy Management
·Windows Management Instrument (WMI)
·Windows Update
网络：
·Extensible Authentication Protocol (EAP)
·Internet Authentication Service
·Telnet Server
·Bluetooth
·Domain Services
·Network Access Protection
·Network and Sharing Center
·Quality of Service
·Remote Access Service (RAS)
·Telephony API Client
·Windows Firewall
·Wireless Networking
安全：
·Credential Roaming Service
·Credentials and Certificate Management
·Windows Authorization Manager (AZMAN)
·Windows Security Center
·Active Directory Rights Management
·Security Base
·Encrypted File System (EFS)
嵌入式功能：
·Enhanced Write Filter (EWF)
·File-Based Write Filter (FBWF)
·Message Box Default Reply
·Registry Filter
·WSDAPI for .NET
文件系统和数据存储：
·Windows Data Access Components
·Windows Backup and Restore
嵌入式自我诊断：基于SNMP的远程脚本监控、报告和控制
