简介

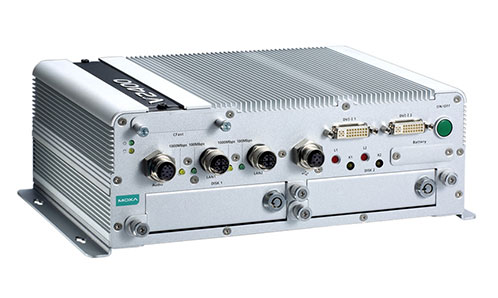

V2416A系列嵌入式计算机基于Intel第三代处理器，配备4个RS-232/422/485串口，2个网口和3个USB 2.0端口，提供了2个独立的DVI-I输出。此外，V2416A符合EN 50155部分规范，包括工作温度、电源输入电压、浪涌、ESD、振动等，使其特别适用于各种工业应用。
CF卡、SATA接口和USB插槽的配置，为V2416A提供了高可靠性，能满足工业应用对数据缓存和存储扩展的需求。***重要的是，V2416A还提供2个支持热插拔的存储托盘架，用于插入外接存储介质，如硬盘或固态硬盘，支持热插拔，便于快速进行替换。每个存储托架还有专属的LED，用于显示存储模块是否插好。V2416A系列预装Linux Debian 7或Windows Embedded Standard 7，为程序开发人员提供一个熟悉的环境进行相应的程序开发。
优势与特点
Intel Celeron/Core i7高性能网络硬盘录像机，适合车载应用
2个2.5'' HDD/SSD存储托盘，用于存储扩展
API函数库，便于安装和存储空间通知
2个DVI-I独立显示
2个千兆以太网端口，M12 X-coded连接头
2个CF卡插槽，用于OS备份
M12 A-coded电源连接头
符合EN 50121-4标准
符合EN 50155部分标准
通过IEC 61373认证，支持抗振、抗冲击
-40 ~ 70 °C宽温型号
支持SNMP系统配置、控制和监控（仅Windows Embedded Standard 7）
硬件规格
计算机
CPU：
· V2416A-C2：Intel Celeron 1047UE处理器 (2M cache，1.40 GHz)
· V2416A-C7：Intel Core i7-3517UE处理器 (6M cache，1.7 GHz)
OS：Windows Embedded Standard 7或Linux Debian 7
系统芯片组：Mobile Intel· HM65 Express
系统内存：1个DDR3-1600 SO-DIMM SDRAM插槽，******8 GB，4 GB用于预装
USB：3个启动的USB 2.0端口(2个type A，1个M12 D-coded)
存储
支持HDD/SSD：2个热插拔托架，用于2.5”HDD/SSD存储扩展*
*不包含存储驱动，需单独购买
支持CF卡：1个插槽用于OS*，1个插槽用于存储备份
*32位W7E，需要至少1个8 GB CF卡
*64位W7E，需要至少1个16 GB CF卡（可选）
*Linux Debian 7，需要至少1个8 GB CF卡（需单独购买）
其他外设
音频：输入，输出 (M12 A-coded)
显示
图形控制器：Intel· HD Graphics 4000 (integrated)
连接类型：2个DVI-I连接头
显示接口：
DVI：******1920x1200分辨率 @ 60 Hz
VGA：******1920x1200分辨率 @ 60 Hz
VGA：******2048x1536分辨率 @ 75 Hz
以太网接口
LAN：2个自适应10/100/1000 Mbps网口 (M12 X-coded)
隔离保护：1.5 kV
串口
串口标准：4个软件可选RS-232/422/485串口 (DB9 male)
ESD保护：4 kV for all signals
隔离保护：1.5 kV
串口通讯参数
数据位：5，6，7，8
停止位：1，1.5，2
校验位：None，Even，Odd，Space，Mark
流控：RTS/CTS，XON/XOFF，ADDC· (automatic data direction control) for RS-485
波特率：50 bps ~ 921.6 kbps (支持非标准波特率，请参考使用手册)
串口信号
RS-232：TxD，RxD，DTR，DSR，RTS，CTS，DCD，GND
RS-422：TxD+，TxD-，RxD+，RxD-，GND
RS-485-4w：TxD+，TxD-，RxD+，RxD-，GND
RS-485-2w：Data+，Data-，GND
数字输入
输入通道：6个，source type
输入电压：0 ~ 30 VDC @ 25 Hz
干接点数字输入：
· Logic level 0：Close to GND
· Logic level 1：Open
湿接点数字输入：
· Logic level 0：+3 V max.
· Logic level 1：+10 V to +30 V (Source to DI)
隔离保护：3 kV光电隔离保护
数字输出
输出通道：2个，sink type
输出电流：Max. 200 mA per channel
通态电压：24 VDC nominal，open collector to 30 VDC
连接类型：10-pin screw-fastened Euroblock terminal (6 inputs，2 outputs，DI Source，GND)
隔离保护：3 kV光隔离保护
LED指示灯
系统：电源 x 1，存储 x 1，热插拔托架 x 2
网口：2个/端口 (10/100/1000 Mbps)
串口：2个/端口 (Tx and Rx)
开关和按钮
电源开关：on/off (前面板)
重启按钮：支持热启动 (前面板)
热插拔：触发 (在每个可移除托架上)
机械特性
外壳：铝
重量：4 kg
尺寸：
无挂耳：250 x 86 x 154 mm (9.84 x 3.38 x 6.06 in)
有挂耳：275 x 92 x 154 mm (10.83 x 3.62 x 6.06 in)
安装方式：导轨，壁挂，VESA
工作环境
工作温度*：
标准型号：-25 ~ 55 ℃ (-13 ~ 131 °F)
宽温型号：-40 ~ 70 ℃ (-40 ~ 158 °F)
存储温度*：-40 ~ 85 ℃ (-40 ~ 185 °F)
*无HDD
相对湿度：5 ~ 95% (non-condensing)
抗振动：EN 50155标准
抗冲击：EN 50155标准
防护涂层：按需提供
电源需求
输入电压：12 ~ 48 VDC (M12 A-coded)
注意：符合EN 50155 @ 24 VDC
电源功耗：
· 3.3 A @ 12 VDC，39.6 W
· 0.82 A @ 48 VDC，39.4 W
安规认证
Safety：UL 60950-1，EN 60950-1
EMC：EN 55022/24
EMI：CISPR 22，FCC Part 15B Class A
EMS：IEC 61000-4-2 ESD：Contact 6 kV；Air 8 kV
IEC 61000-4-3 RS：20 V/m (80 MHz to 1 GHz)
IEC 61000-4-4 EFT：Power 2 kV；Signal 2 kV
IEC 61000-4-5 Surge：Power 2 kV；Signal 2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8
Green Product：RoHS，CRoHS，WEEE
Rail Traffic：EN 50155*，EN 50121-3-2，EN 50121-4，IEC 60571
*符合EN 50155部分标准。
可靠性
自动触发重启：内置WDT（看门狗时钟）支持1-255级系统复位的时间间隔，可编程软件
保修
保修期：3年
注意：这些硬件规格仅包括嵌入式计算机本身，并不包含其他配件，尤其是宽温规格。
硬件规格
Linux
操作系统：Linux Debian 7
文件系统：EXT4
协议栈：TCP，UDP，IPv4，SNMPv1/v2c/v3，ICMP，ARP，HTTP，SSH 1.0/2.0，SSL，DHCP，NTP，NFS，Telnet，FTP，TFTP，PPP，PPPoE
网络安全：OpenVPN，iptables firewall
Web服务器（Apache）：允许创建和管理网站;支持PHP和XML
远程访问安全防护：SSH允许从任何连接网络中，远程登陆至一个安全的加密控制台
终端服务器（SSH）：为两个不受信任的主机在没有安全机制的网络之间提供安全的加密通信
拨号网络：Linux下的PPP守护进程，可通过PPP协议完成拨入任务，实现Unix设备的网络接入。采用“Chat”、“dip”和“diald”及其他。支持IP、TCP、UDP和 (for Linux) IPX (Novell)
文件服务器：能够让远程客户端通过网络来访问文件和其它资源
看门狗：看门狗定时器可通过软件触发系统复位，可用于特殊应用和系统级故障应用程序
开发软件：
· Moxa API Library (Watchdog timer，Moxa serial I/O control，Moxa DI/DO API)
· GNU C library
· Perl
Windows Embedded Standard 7
操作系统：
· 32-bit or 64-bit supported
· Remote Client
· Remote Procedure Call
应用和服务开发：
· .Net Framework 4.5
· Remote Desktop Protocol 7.1
· COM OLE Application Support
· COM+ Application Support
· MSMQ
网络服务：
· Internet Explorer 11
· IIS 7.0
文件系统和数据存储：
· Windows Data Access Components
· Windows Backup and Restore
诊断：
· Common Diagnostic Tools
· Problem Reports and Solutions
字体：Chinese (Trad. and Simp.)，Japanese，Korean，Western，Middle Eastern，South East Asian，and South Asian Fonts
图形和多媒体：
· MPEG DTV-DVD Audio Decoder (MPEG-2，AAC)
· MPEG Layer-3 Audio Codecs (MP3)
· MPEG4 Decoders
· Windows Media Video VC-1 (WMV) Codecs
· DirectX and Windows Device Experience
· Windows Media Player 12
管理：
· Group Policy Management
· Windows Management Instrument (WMI)
· Windows Update
网络：
· Extensible Authentication Protocol (EAP)
· Internet Authentication Service
· Telnet Server
· Bluetooth
· Domain Services
· Network Access Protection
· Network and Sharing Center
· Quality of Service
· Remote Access Service (RAS)
· Telephony API Client
· Windows Firewall
· Wireless Networking
安全：
· Credential Roaming Service
· Credentials and Certificate Management
· Windows Authorization Manager (AZMAN)
· Windows Security Center
· Active Directory Rights Management
· Security Base
· Encrypted File System (EFS)
嵌入式特点：
· Enhanced Write Filter (EWF)
· File-Based Write Filter (FBWF)
· Message Box Default Reply
· Registry Filter
· WSDAPI for .NET
嵌入式自我诊断：SNMP-based remote scripting layer for monitoring，reporting，and control
智能恢复：BIOS level system recovery tool
