简介

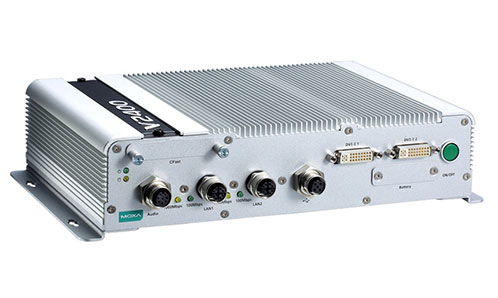

V2406A系列嵌入式计算机基于Intel第三代处理器，配备4个RS-232/422/485串口，2个网口和3个USB 2.0端口。提供了2个独立的DVI-I输出。此外，V2406A符合EN 50155部分规范，包括工作温度、电源输入电压、浪涌、ESD、振动等，使其特别适用于各种工业应用。
2个百兆/千兆网口，搭配M12 X-coded连接头，可以提供可靠的网络冗余解决方案，保证了不间断的数据通讯和管理。不仅如此，V2406A还有6个DI和2个DO，用于连接数字输入/输出设备。CF卡、SATA接口和USB插槽的配置，为V2406A提供了高可靠性，能满足工业应用对数据缓存和存储扩展的需求。
V2406A系列预装Linux Debian 7或Windows Embedded Standard 7，为程序开发人员提供一个熟悉的环境进行相应的程序开发。而且V2406A还支持-40 ~ 70℃宽温，可应用于各种恶劣的工业环境。
特点
Intel Celeron/Core i7高性能处理器，适合各类计算机应用
2个DVI-I独立显示
2个千兆以太网端口，M12 X-coded连接头
1个SATA连接头和2个CF卡插槽，用于存储扩展
M12 A-coded电源连接头
符合EN 50121-4标准
符合EN 50155部分标准
立即可用的Windows Embedded Standard 7或Linux Debian 7
-40 ~ 70 °C宽温型号
支持SNMP系统配置、控制和监控（仅Windows Embedded Standard 7）
硬件规格
计算机
CPU：
· V2406A-C2：Intel Celeron 1047UE处理器 (2M cache，1.40 GHz)
· v2406A-C7：Intel Core i7-3517UE处理器 (6M cache，1.7 GHz)
OS：Windows Embedded Standard 7 或 Linux Debian 7
系统芯片组：Mobile Intel· HM65 Express
系统内存：1个DDR3-1600 SO-DIMM SDRAM插槽，******8 GB，4 GB用于预装
USB：3个启动的USB 2.0端口 (2个type A，1个M12 D-coded)
存储
支持HDD/SSD：1个内置SATA-II总线，用于2.5” HDD/SSD存储扩展*
*不包含存储驱动，需单独购买
支持CF卡：1个插槽用于OS*，1个插槽用于存储备份
*32位W7E，需要至少1个8 GB CF卡
*64位W7E，需要至少1个16 GB CF卡（可选）
*Linux Debian 7，需要至少1个8 GB CF卡（需单独购买）
其他外设
音频：输入，输出 (M12 A-coded)
显示
图形控制器：Intel· HD Graphics 4000 (integrated)
连接类型：2个DVI-I连接头
显示接口：
DVI：******1920x1200分辨率 @ 60 Hz
VGA：******1920x1200分辨率 @ 60 Hz
VGA：******2048x1536分辨率 @ 75 Hz
以太网接口
LAN：2个自适应10/100/1000 Mbps网口 (M12 X-coded)
隔离保护：1.5 kV
串口
串口标准：4个软件可选RS-232/422/485串口 (DB9 male)
ESD保护：4 kV for all signals
隔离保护：1.5 kV
串口通讯参数
数据位：5，6，7，8
停止位：1，1.5，2
校验位：None，Even，Odd，Space，Mark
流控：RTS/CTS，XON/XOFF，ADDC· (automatic data direction control) for RS-485
波特率：50 bps ~ 921.6 kbps (支持非标准波特率，请参考使用手册)
串口信号
RS-232：TxD，RxD，DTR，DSR，RTS，CTS，DCD，GND
RS-422：TxD+，TxD-，RxD+，RxD-，GND
RS-485-4w：TxD+，TxD-，RxD+，RxD-，GND
RS-485-2w：Data+，Data-，GND
数字输入
输入通道：6个，source type
输入电压：0 ~ 30 VDC @ 25 Hz
干接点数字输入：
· Logic level 0: Close to GND
· Logic level 1: Open
湿接点数字输入：
· Logic level 0: +3 V max.
· Logic level 1: +10 V to +30 V (Source to DI)
隔离保护：3 kV光电隔离保护
数字输出
输出通道：2个，sink type
输出电流：Max. 200 mA per channel
通态电压：24 VDC nominal，open collector to 30 VDC
连接类型：10-pin screw-fastened Euroblock terminal (6 inputs,2 outputs，DI Source，GND)
隔离保护：3 kV光隔离保护
LED指示灯
系统：电源，存储
网口：2个/端口 (10/100/1000 Mbps)
串口：2个/端口 (Tx and Rx)
开关和按钮
电源开关：on/off (前面板)
重启按钮：支持热启动 (前面板)
机械特性
外壳：铝
重量：2 kg
尺寸： 无挂耳：250 x 57 x 154 mm (9.84 x 2.23 x 6.06 in)
有挂耳：275 x 63 x 154 mm (10.83 x 2.47 x 6.06 in)
安装方式：导轨，壁挂，VESA
工作温度*：
标准型号：-25 ~ 55 ℃ (-13 ~ 131 °F)
宽温型号：-40 ~ 70 ℃ (-40 ~ 158 °F)
存储温度*：-40 ~ 85 ℃ (-40 ~ 185 °F)
*无HDD
相对湿度：5 ~ 95% (non-condensing)
抗振动：EN 50155标准
抗冲击：EN 50155标准
防护涂层：按需提供
电源需求
输入电压：12 ~ 48 VDC (M12 A-coded)
注意：符合EN 50155 @ 24 VDC
电源功耗：
· 3.3 A @ 12 VDC，39.6 W
· 0.82 A @ 48 VDC，39.4 W
安规认证
Safety：UL 60950-1，EN 60950-1
EMC：EN 55022/24
EMI：CISPR 22，FCC Part 15B Class A
EMS：IEC 61000-4-2 ESD：Contact 6 kV；Air 8 kV
IEC 61000-4-3 RS：20 V/m (80 MHz to 1 GHz)
IEC 61000-4-4 EFT：Power 2 kV；Signal 2 kV
IEC 61000-4-5 Surge：Power 2 kV；Signal 2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8
Green Product：RoHS，CRoHS，WEEE
Rail Traffic：EN 50155*，EN 50121-3-2，EN 50121-4，IEC 60571
*符合EN 50155部分标准。
可靠性
自动触发重启：内置WDT（看门狗时钟）支持1-255级系统复位的时间间隔，可编程软件
保修
保修期：3年
注意：这些硬件规格仅包括嵌入式计算机本身，并不包含其他配件，尤其是宽温规格。
软件规格
Windows Embedded Standard 7
操作系统：
· 32-bit or 64-bit supported
· Remote Client
· Remote Procedure Call
应用和服务开发：
· .Net Framework 4.5
· Remote Desktop Protocol 7.1
· COM OLE Application Support
· COM+ Application Support
· MSMQ
网络服务：
· Internet Explorer 11
· IIS 7.0
文件系统和数据存储：
· Windows Data Access Components
· Windows Backup and Restore
诊断：
· Common Diagnostic Tools
· Problem Reports and Solutions
字体：Chinese (Trad. and Simp.)，Japanese，Korean，Western，Middle Eastern，South East Asian，and South Asian Fonts
图形和多媒体：
· MPEG DTV-DVD Audio Decoder (MPEG-2，AAC)
· MPEG Layer-3 Audio Codecs (MP3)
· MPEG4 Decoders
· Windows Media Video VC-1 (WMV) Codecs
· DirectX and Windows Device Experience
· Windows Media Player 12
管理：
· Group Policy Management
· Windows Management Instrument (WMI)
· Windows Update
网络：
· Extensible Authentication Protocol (EAP)
· Internet Authentication Service
· Telnet Server
· Bluetooth
· Domain Services
· Network Access Protection
· Network and Sharing Center
· Quality of Service
· Remote Access Service (RAS)
· Telephony API Client
· Windows Firewall
· Wireless Networking
安全：
· Credential Roaming Service
· Credentials and Certificate Management
· Windows Authorization Manager (AZMAN)
· Windows Security Center
· Active Directory Rights Management
· Security Base
· Encrypted File System (EFS)
嵌入式特点：
· Enhanced Write Filter (EWF)
· File-Based Write Filter (FBWF)
· Message Box Default Reply
· Registry Filter
· WSDAPI for .NET
嵌入式自我诊断：SNMP-based remote scripting layer for monitoring，reporting，and control
智能恢复：BIOS level system recovery tool
