简介

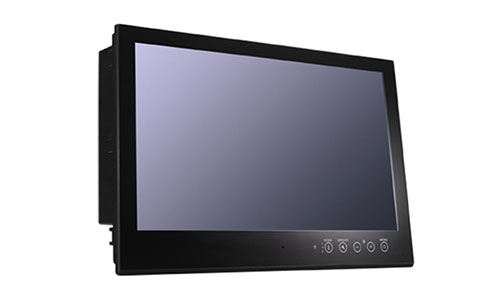

MD-224系列海事专用显示器支持*********调光，宽视角和光学粘合（可选）。其采用小形模块化设计，可更容易应用于工业级海事系统，从而降低部署成本，加快上市的速度。 MD-224采用了创新的和用户友好的SavvyTouch?显示屏控制技术，为其带来独特功能：可在黑暗条件下进行自动调节的传感器，可及时更新硬件状态的信息按钮，可在白天、黄昏和夜间ECDIS模式下进行切换调节的开关（仅包含支持色彩较准的ECDIS型号）。

MD-224系列显示器符合工业级海洋认证标准，包括IEC60945，DNV和IACSE10，可确保在海事应用上具备高可靠性和耐用性。此外，IP 54防护等级为MD-224带来超出国际标准的防尘/防水保护。

MD-224系列还具有ECDIS型号，为ECDIS制图和导航提供一个高可靠、高性能的HMI解决方案。

显示器
屏幕尺寸：24英寸
屏幕类型：MVA
长宽比：16:9
像素：1920 x 1080 (WSXGA+)
像素间距(RGB)：0.282 (H) x 0.282 (V) mm
响应时间：25 ms (gray to gray)
对比度：5000:1
光强：300 cd/m2
可视角度：178°/178°
有效显示区：531.36 (H) x 298.89 (V) mm
******色彩：16.7M / 8-bit color
显示器接口：
· 1个VGA输入
· 1个DVI-D输入
分辨率：
· VGA: 640 x 480
· SVGA: 800 x 600
· XGA: 1024 x 768
· SXGA: 1280 x 1024
· WSXGA+: 1920 x 1080 (optimal setting)
串口
串口标准：1个RS-232端口 (male DB9)，1个RS-422/485端
口 (Euroblock)
光电隔离保护：4 kV
串口信号
RS-232：TxD，RxD，DTR，DSR，RTS，CTS，DCD，GND
RS-422：TxD+，TxD-，RxD+，RxD-，GND
RS-485-2w：Data+，Data-，GND
前面板
LED：MENU，Brightness，INFO，ECDIS，Day/Dusk/Night
智能OSD：有
机械特性
外壳：铝制
重量：12 kg
尺寸：595 x 393 x 75 mm (23.25 x 15.44 x 2.99 in)
安装方式：VESA，panel，or desktop (temporary)
mountings
工作环境
工作温度：-15 ~ 55 ℃ (5 ~ 131 °F)
存储温度：-20 ~ 60 ℃ (-4 ~ 140 °F)
相对湿度：5 ~ 95% (non-condensing)
IP防护等级：
· 前面板：IP54
· 后面板：IP22
抗振：
· 0.7 g @ DNV 2.4 (Class A)，sine wave，2-100 Hz，1 Oct./
min.，1.5 hr per axis
· 1 Grms @ DNV 2.4，random wave，3-100 Hz，2.5 hr per axis
· 2.1 g @ DNV 2.4 (Class C)，sine wave，2-50 Hz，1 Oct./
min.，1.5 hr per axis
电源需求
输入电压：115 ~ 230 VAC，50/60 Hz，24 VDC
电源功耗：40 W (Max)
安规认证
Safety：UL/cUL，CCC
EMC：EN 55022 Class B，EN 55024-4-2，EN 55024-4-3，
EN 55024-4-4，FCC Part 15 Subpart B Class A
Marine：IEC 60945 4th，DNV，IACS E10，IEC 61174
Green Product：RoHS，cRoHS，WEEE
保修
保修期：1年
