简介

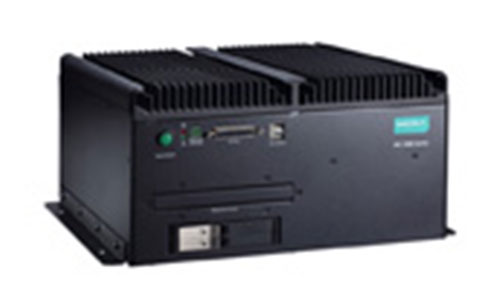

MC-7270-MP-T海事专用机采用******的第三代Intel? Core? i7 3555LE处理器，支持8个NMEA 0183端口，4个串口，4个千兆以太网口，6个USB 2.0端口和2个高速USB 3.0端口，可提供*********I/O连接。MC-7270-MP-T是一台无与伦比的计算机平台，为海事应用提供了高性能的处理能力和多种外设接口。

MC-7270-MP-T海事专用机具有高质量和耐久性的设计，坚固的外壳具有1G抗振能力，可在恶劣环境下提供高可靠性。此外，低功耗的设计提供了******的散热解决方案，可使海事和舰桥环境下的安装变得更容易。另外，产品配备了1个PCIe（x16）插槽和2个Universal PCI插槽，让用户可任意安装多种适配器，如雷达图形采集卡、PROFIBUS卡和VGA图形卡等，完全满足海事应用的需求。

此外，用户可以安装Windows XP Embedded、XP Professional或Windows 7，为您提供一个系统开发和灵活应用的友好环境。

特点
高性能Intel? Core? i7 3555LE处理器
无风扇设计
完全的海事I/O设计
PCI/PCIe插槽
支持三个独立显示 (DVI-D x 2 + VGA x1 )
2个USB 3.0 / 6个USB 2.0
2个可移除SATA硬盘存储
双电源输入，100 ~ 240 VAC和24 VDC
-40 ~ 70 ℃宽温

计算机
CPU：Intel? Core? i7-3555LE，双核64位2.5 GHz处理器
操作系统：Windows 7，Windows XP SP3，Windows XP
Embedded（需由用户预装）
系统芯片：Intel? QM77 Express Chipset
系统内存：16 GB，4 GB用于预装系统：1个4 GB DDR3/
DDR3L-1600 204 pin SO-DIMM SDRAM插槽
存储：2个SATA 6 Gbs端口，支持SSD/HDD
2个SATA 3 Gbs端口，支持SSD/HDD
USB：USB 2.0 host x 6，USB 3.0 host x 2，Type A类型接口
其他外设
音频：Line in x 1，Line out x 1
键盘/鼠标：2个PS/2接口，支持标准的PS/2键盘和鼠标
PCI插槽：2个
PCIe x16插槽：1个
LPT端口：1个
显示
显示接口：
? VGA接口x 1：15-pin D-Sub connector (female)，分辨率***
高可达2048x1536像素，32-bit color @ 75 Hz
? DVI-D接口x 2：29-pin DVI-D connectors (female)，分辨
率******可达1920 x1200像素，32-bit color @ 60 Hz
图形控制器：板载Intel? HD 4000显卡
以太网
网口：4个自适应10/100/1000 Mbps端口 (RJ45)
电磁隔离保护：内建1.5 KV
串口
串口标准：
? 2个RS-232/422/485端口，软件可选 (DB9 male)
? 2个RS-232端口 (DB9)
? 8个NMEA 0183端口（可按需提供NMEA 2000端口）
串口通讯参数
数据位：5，6，7，8
停止位：1，1.5，2
校验位：None，Even，Odd，Space，Mark
流控：RTS/CTS，XON/XOFF，ADDC? (automatic data
direction control) for RS-485
波特率：50 bps ~ 115.2 Kbps
串口信号
RS-232：TxD，RxD，DTR，DSR，RTS，CTS，DCD，GND
RS-422：TxD+，TxD-，RxD+，RxD-，GND
RS-485-4w：TxD+，TxD-，RxD+，RxD-，GND
RS-485-2w：Data+，Data-，GND
数字输入
输入通道：8个dry channels，with 4 grounds
干接点：
? Logic level 0：Close to GND
? Logic level 1：Open
连接类型：6-pin Phoenix-compatible 3.81 mm screw
terminal block，x 2
隔离保护：DNV规格中的ESD保护
继电器输出
类型：Form A (N.O.) power relay
输出通道：8个输出通道
触点容量：2A，30Vdc /0.5A，125VAC（在电阻负载下）
绝缘电阻：1000M ohm(min.) @500VDC
机械寿命：100,000 operations @2A，30VDC电阻负载
电器寿命：100,000,000 operations
接触电阻：Max. 50m ohm @6V，0.1A
连接类型：8-pin Phoenix-compatible 3.81 mm screw
terminal block x 2
隔离保护：继电器保护；DVN规格中的ESD保护
LED指示灯
系统：存储，电源
LAN：100M/Link x 4，1000M/Link x 4 (on connector)
机械特性
外壳：Aluminum，sheet metal
重量：8 kg
尺寸（含安装配件）：320 x 240 x 160 mm (12.6 x 13.39 x
6.3 in)
安装方式：壁挂
工作环境
工作温度：-40 ~ 70 ℃ (-40 ~ 158 °F)
存储温度：-50 ~ 80 ℃ (-58 ~ 176 °F)
相对湿度：5 ~ 95% (non-condensing)
抗振：
? 0.7 g @ DNV 2.4 (Class A)，sine wave，2-100 Hz，1 Oct./
min.，1.5 hr per axis ? 1 Grms @ DNV 2.4，random wave，3-100 Hz，2.5 hr per axis
? 2.1 g @ DNV 2.4 (Class C)，sine wave，2-50 Hz，1 Oct./
min.，1.5 hr per axis
电源需求
输入电压：
? DC：24 VDC (18至30V宽范围直流电源输入，2针端子方式)
? AC：100 ~ 240 VAC
电源功耗：< 100 W，2.5 A @ 24 VDC
存储
支持类型：
? 2个SATA 6 Gb/s端口，支持SSD/HDD
? 2个SATA 3 Gb/s端口，支持SSD/HDD
NMEA接口
串口标准：
NMEA 0183v2 (可按需提供NMEA 2000)
基本串口标准：
? NMEA 0183：RS-422
? NMEA 2000：CAN bus (可按需提供)
可选隔离保护：3 KV
电压等级：-6 V ~ +6 V (******差分电平)
波特率：4800 bps
数据位：8
停止位：1，1.5，2
校验位：None
Handshake：None
安规认证
Safety：UL/cUL，CCC
EMC：EN 55022 Class B，EN 55024-4-2，EN 55024-4-3，
EN 55024-4-4，FCC Part 15 Subpart B Class A
Marine Standard：IEC-60945 4th，IEC-61162，IEC-
61174 (Pending)
Marine Type Approval：DNV 2.4 and ABS (Pending)
Green Product：RoHS，cRoHS，WEEE
可靠性
自动重启触发：内置WDT（看门狗时钟），支持1-255级系统，
软件可编程
保修
保修期：3年
